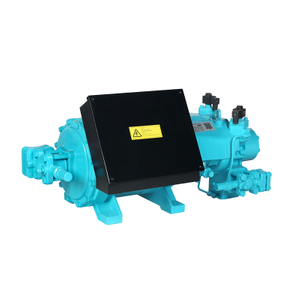

YLG30G-84~YLG40G-118
Blait
제품 모델:(YLG30G-84~YLG40G-118)
엔진 변위:
(50Hz):84m3/h~118m3/h
(60Hz):101m3/h~142m3/h
특징:
성능 효율성: 스크류 압축기는 중간 및 저온 조건에서 높은 효율성과 상당한 에너지 절감 효과를 제공하므로 까다로운 산업 응용 분야에 이상적입니다.
환경 지속 가능성: 이 스크류 압축기는 환경 친화적인 작동을 위해 설계되어 안정적이고 일관된 성능을 유지하면서 환경에 미치는 영향을 효과적으로 최소화합니다.
냉매 호환성: R22, R404A 및 R507A를 포함한 광범위한 냉매를 지원하여 다양한 산업 응용 분야에 대한 적응성과 다양성을 보장합니다.
산업 신뢰성: 일관되고 내구성 있으며 효율적인 작동에 중점을 두고 산업 사용의 엄격한 요구 사항을 충족하도록 설계되었습니다.
성능상의 이점:
혁신적인 치형 설계: 호 및 고차 곡선으로 능숙하게 설계된 고급 YZ57 치형 라인을 통합하여 작동 효율성을 최적화하고 스크류 압축기의 기계적 마모를 줄입니다.
통합 온도 모니터링: 표준 PTC110°C 온도 센서가 장착되어 까다로운 산업 응용 분야에서 정확한 온도 제어와 과열 방지 강화를 보장합니다.
고압 성능: 엄격한 작업 조건을 견딜 수 있도록 제작되었으며 최대 2.0MPa의 압력차 저항을 갖추고 있어 고압 환경에서 스크류 압축기에 신뢰성과 안정성을 제공합니다.
고급 보호 모듈: INT69 FSY 보호 모듈이 표준으로 제공되어 압축기 시스템에 대한 강력한 보호 장치를 제공하여 일관되고 안전한 작동을 보장합니다.
최적화된 영역 활용: 0.41~0.45의 인상적인 영역 활용 계수를 달성하여 운영 효율성을 크게 향상하고 시스템 성능을 극대화합니다.
향상된 오일 관리: 내장된 오일 흐름 스위치와 오일 순환에 대한 포괄적인 모니터링을 포함하여 안정적인 윤활을 보장하고 압축기의 수명을 연장합니다.
최소화된 누출 손실: 기존 설계에 비해 누출 삼각형 영역이 작아 누출을 효과적으로 줄이고 전반적인 에너지 효율성을 높입니다.
치수 도면:
흡입, 배기 밸브 커넥터
| MODEL | YLG30G-84 | YLG35G-100 | YLG40G-118 |
| SL | Φ54(21/8') | Φ54(2 1/8') | Φ54(2 1/8') |
| DL | Φ42(13/8') | Ø42(1 3/8') | Ø42(1 3/8') |
그래픽 인수 위치 설명
고압 연결점(HP)
저압 연결점(LP)
배기 온도 센서(HP)
이코노마이저/스프레이 연결(스톱 밸브 또는 커넥터 구매 옵션 포함)
연료주입구
유압 측정 포트
오일 배출 플러그(모터 측에 위치)
본체 접지 볼트
파이프 클램프 고정 나사
급유 솔레노이드 밸브
오일 흐름 모니터링 스위치
적용 범위 lcon
성능 매개변수 테이블 (R22)
주파수 50Hz
10도 기준 흡입관 과열 상태,
액체가 다시 냉각되지 않습니다.
| 압축기 유형 | 조건온도(℃) | Qo(kw) PE(kW) | 냉각능력 Qo(kw) 소비전력 페(kW) | ||||||
| 증발온도(C) | |||||||||
| 10 | 5 | 0 | -5 | -10 | -15 | -20 | |||
| YLG30G-84 | 30 | Qo | 107 | 90.6 | 76.2 | 63.7 | 52.7 | 43.3 | 35.1 |
| 페 | 14.9 | 15 | 15.1 | 15.2 | 15.2 | 15.3 | 15.3 | ||
| 40 | Qo | 97.3 | 85.1 | 68.8 | 57.2 | 47 | 38.3 | 30.7 | |
| 페 | 19.1 | 18.9 | 18.7 | 18.6 | 18.5 | 18.5 | 18.4 | ||
| 50 | Qo | 86 | 72 | 59.8 | 49.1 | 39.8 | 31.7 | 24.8 | |
| 페 | 27.2 | 26.9 | 26.7 | 26.6 | 26.5 | 26.5 | 26.5 | ||
| YLG35G-100 | 30 | Qo | 126.9 | 107.5 | 90.4 | 75.5 | 62.4 | 51.1 | 41.3 |
| 페 | 19.5 | 18.8 | 18.4 | 18 | 17.7 | 17.5 | 17.2 | ||
| 40 | Qo | 114.5 | 96.6 | 80.9 | 67.1 | 55.1 | 44.8 | 35.9 | |
| 페 | 23.5 | 22.7 | 22.1 | 21.8 | 21.7 | 21.6 | 21.6 | ||
| 50 | Qo | 101.5 | 85 | 70.6 | 58 | 47.2 | 37.8 | 29.8 | |
| 페 | 27.5 | 27 | 26.8 | 26.6 | 26.6 | 26.6 | 26.6 | ||
| YLG40G-118 | 30 | Qo | 149.8 | 127.4 | 107.6 | 90.2 | 75 | 61.7 | 50.1 |
| 페 | 25.7 | 24.8 | 24.2 | 23.5 | 22.7 | 24.9 | 21.3 | ||
| 40 | Qo | 136.4 | 115.5 | 97 | 80.9 | 66.7 | 54.3 | 43.5 | |
| 페 | 30.3 | 29.3 | 28.3 | 27.5 | 26.8 | 26.3 | 25.8 | ||
| 50 | Qo | 121.6 | 102.4 | 85.5 | 70.7 | 57.7 | 45.4 | 36.5 | |
| 페 | 34.9 | 33.8 | 33.2 | 32.5 | 31.9 | 32.5 | 30.9 | ||
성능 매개변수 표(R404A/R507A)
주파수 50Hz
흡입 과열도 10도 기준으로,
액체가 다시 냉각되지 않습니다.
| 압축기 유형 | 조건온도(℃) | Qo(kw) PE(kW) | 냉각능력 Qo(kw) 소비전력 페(kW) | ||||||
| 증발온도(C) | |||||||||
| 7.5 | 5 | 0 | -5 | -10 | -15 | -20 | |||
| YLG30G-84 | 30 | Qo | 103.9 | 95 | 79.1 | 65.4 | 53.7 | 43.6 | 35.1 |
| 페 | 20.4 | 20 | 19 | 18.8 | 18.3 | 17.8 | 17.3 | ||
| 40 | Qo | 89.4 | 81.6 | 67.7 | 55.7 | 45.4 | 36.6 | 29.2 | |
| 페 | 24 | 23.7 | 22.8 | 22.3 | 22 | 21.5 | 21.1 | ||
| 50 | Qo | 74 | 67.4 | 55.4 | 45.2 | 36.4 | 29 | 22.8 | |
| 페 | 28.9 | 28.6 | 28 | 27.5 | 26.9 | 26.4 | 25.8 | ||
| YLG35G-100 | 30 | Qo | 124.1 | 113.6 | 94.7 | 78.4 | 64.4 | 52.4 | 42.1 |
| 페 | 24 | 23.6 | 22.9 | 22.2 | 21.6 | 21 | 20.5 | ||
| 40 | Qo | 106.9 | 97.6 | 81.1 | 66.8 | 54.6 | 44.2 | 35.4 | |
| 페 | 28.3 | 28 | 27.3 | 26.7 | 26.1 | 25.6 | 25.1 | ||
| 50 | Qo | 88.9 | 81 | 66.8 | 54.7 | 44.3 | 35.5 | 28 | |
| 페 | 34.3 | 34 | 33.4 | 32.8 | 32.2 | 31.8 | 31.3 | ||
| YLG40G-118 | 30 | Qo | 146.7 | 134.4 | 112.2 | 93 | 76.4 | 62.3 | 50.2 |
| 페 | 27.5 | 27.1 | 26.3 | 25.5 | 24.8 | 24.1 | 23.5 | ||
| 40 | Qo | 12.3 | 116.4 | 96.7 | 79.7 | 65.1 | 52.7 | 42 | |
| 페 | 32.7 | 32.3 | 31.5 | 30.8 | 30.1 | 29.4 | 28.3 | ||
| 50 | Qo | 106.1 | 96.6 | 79.7 | 65.1 | 52.7 | 42 | 33 | |
| 페 | 39.6 | 39.3 | 38.5 | 37.5 | 37 | 36.3 | 35.7 | ||
기술 데이터 그녀등
| 압축기 유형 | 배수량 (50Hz) | 배수량 (60Hz) | 배출관 | 흡입관 | 에너지 규제 | 전원공급장치 | 최대 작동 전류 | 최대 출력 | 시작/잠긴 회전자 전류 | 무게 |
| m³/h | mm(인치) | % | V/Φ/Hz | A | kW | A | kg | |||
| YLG20Z-84 | 84 | 101 | Φ42(15/8') | Φ54(21/8') | 100/90/55 | 400±10% △/ △ △3~/50HZ 460±10% △/ △ △3~/60HZ 부품 권선 | 48 | 29 | 129/210 | 166 |
| YLG30G-84 | 84 | 101 | 100/90/70 | 52 | 33 | 126/218 | 170 | |||
| YLG25Z-100 | 100 | 121 | 100/80/45 | 52 | 33 | 126/218 | 169 | |||
| YLG35G-100 | 100 | 121 | 100/85/60 | 58 | 37.3 | 153/266 | 178 | |||
| YLG30Z-118 | 118 | 142 | 100/75/45 | 58 | 37 | 153/266 | 174 | |||
| YLG40G-118 | 118 | 142 | 100/80/55 | 66 | 42 | 182/311 | 183 | |||
이 표는 다양한 압축기 유형, 성능 지표 및 물리적 특성을 보여주는 산업용 고효율 에너지 절약형 스크류 압축기에 대한 자세한 기술 사양을 제공합니다.
압축기 모델 및 변위:
모델에는 YLG20Z-84, YLG30G-84, YLG25Z-100, YLG35G-100, YLG30Z-118 및 YLG40G-118이 포함됩니다.
변위는 주파수에 따라 다릅니다.
50Hz에서 변위 범위는 84m³/h~118m³/h입니다.
60Hz에서 변위 범위는 101m³/h~142m³/h입니다.
파이프 치수:
배출 파이프: Φ42(15/8').
흡입 파이프: Φ54(21/8').
에너지 규제 및 전원 공급 장치:
에너지 규제 비율은 모델에 따라 100/90/55% 또는 100/85/60% 등 효율성에 맞춰 조정됩니다.
400V±10% 3~50Hz 또는 460V±10% 3~60Hz의 전원 공급 장치와 호환되므로 다양한 산업 설정에 대한 유연성을 보장합니다.
운영 및 시작 측정항목:
최대 작동 전류: 모델에 따라 48A~66A 범위입니다.
최대 전력 출력: 29kW에서 42kW까지 다양합니다.
시작/잠긴 회전자 전류: 126/218A에서 182/311A까지 매우 높은 값으로 강력한 시동 기능을 보장합니다.
물리적 무게:
압축기 무게는 166kg부터 183kg까지 다양하며 견고한 구조를 강조합니다.
