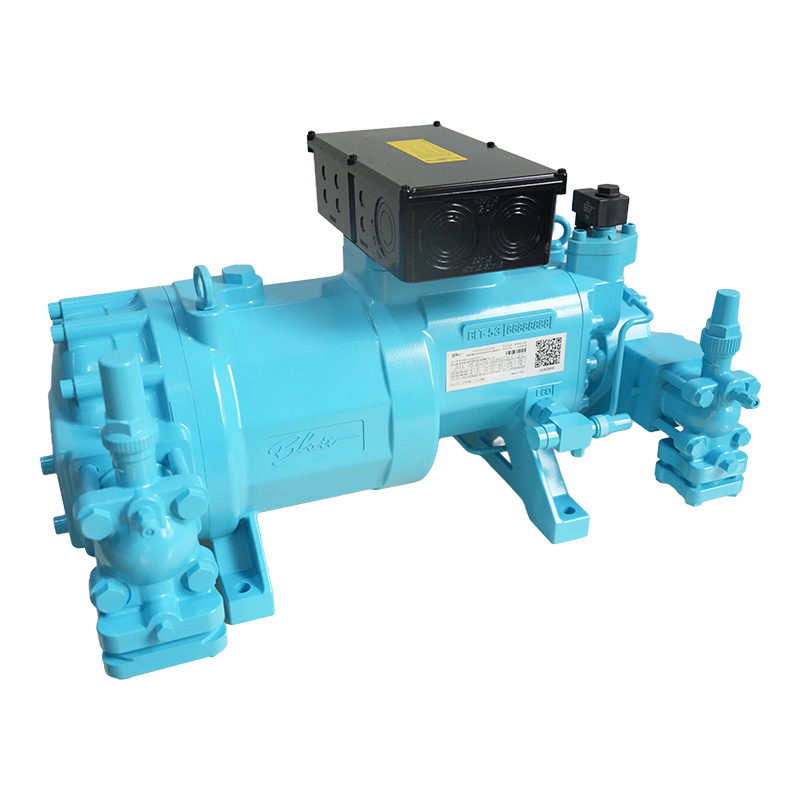

YLG20Z-84
Blait
제품 매개 변수
| 매개 변수 | 값 |
|---|---|
| 제품 이름 | 에너지 절약 가변 속도 나사 압축기 |
| 모델 | YLG20Z-84 나사 압축기 |
| 윤활 방법 | 윤활 |
| 냉각 시스템 | 공랭식 |
| 전원 | AC |
| 구조 유형 | 반용성 |
| 설치 유형 | 이동하는 |
| 유형 | 단일 스크류 압축기 |
| 배수량 | 0.8-1.2 m³/분 |
| 힘 | 7.5 kW |
| 압축 단계 | 단일 단계 |
| 윤활유 용량 | 12 리터 |
| 냉각 방법 | 에어 냉각/수냉식 |
| 전압 | 380V/50Hz |
| 최소 주문 수량 | 1 세트/단위 |
| 드라이브 방법 | 직접 드라이브 |
| 오일이없는 유형 | 예 |
| 전력 범위 | 4kW ~ 355kW |
| 기원 | 중국 |
Blait의 에너지 절약 가변 속도 나사 압축기는 산업용으로 설계되었습니다. YLG20Z-84 모델은 신뢰할 수있는 단일 단계 압축기입니다. 직접 드라이브 시스템은 효율적이고 원활한 작동을 보장합니다.
이 압축기는 다양한 산업 요구에 이상적으로 0.8-1.2 m³/min의 변위로 작동합니다. 반 중복 구조를 특징으로하며 에어 쿨링 및 냉각을 모두 지원합니다.
전력 용량은 7.5kW이고 전압 요구 사항은 380V/50Hz로 일관된 성능을 제공합니다. 윤활 방법은 12 리터의 윤활유로 원활한 작동을 지원합니다.
이 모델은 모바일 설치 유형으로 유연성을 제공합니다. 오일이없는 디자인은 까다로운 응용 분야에 적합한 깨끗한 작동을 제공합니다.
전력 범위는 4kW에서 355kW까지 다양한 산업 설정에 적응할 수 있습니다. 최소 주문 수량이 1 단위로 Blait은 모든 규모의 비즈니스에 대한 접근성을 보장합니다.
Blait의 나사 압축기는 내구성과 에너지 효율을 위해 설계되어 산업 응용 분야에 대한 신뢰할 수있는 결과를 제공합니다.
| 기술 매개 변수 | 설명 |
|---|---|
| 제품 모델 | YLG20Z-84 ~ YLG30Z-118 |
| 치아 프로파일 라인 | 아크 및 고차 곡선으로 구성된 YZ57 |
| 온도 센서 | 표준 PTC110 ° C |
| 고압 작업 조건 | 2.0mpa의 압력 차이 저항 |
| 보호 모듈 | 표준 INT69 FSY 보호 모듈 |
| 지역 활용 계수 | 0.41 & 0.45 |
| 오일 흐름 모니터링 | 오일 흐름 스위치와 기준으로 오일 순환 모니터링이 장착 |
| 누설 삼각형 영역 | 기존 전선보다 작으므로 누출 손실이 효과적으로 감소합니다 |
| 엔진 변위 (50Hz) | 84m³/h ~ 118m³/h |
| 엔진 변위 (60Hz) | 101m³/h ~ 142m³/h |
Blait의 가변 속도 나사 압축기는 다양한 산업 요구를위한 혁신적인 솔루션입니다. 모델은 YLG20Z-84에서 YLG30Z-118에 이르기까지 다양하며 최적화 된 성능을위한 고급 YZ57 치아 프로파일 라인이 특징입니다. PTC110 ° C 온도 센서 및 INT69 FSY 보호 모듈이 장착 된이 기능은 고압 조건 (최대 2.0MPA)에서 안전성 및 신뢰성을 보장합니다. 높은 면적 활용 계수 (0.41 및 0.45) 및 최소화 된 누설 삼각형 영역은 에너지 효율을 향상시킵니다. 엔진 변위는 84m³/h ~ 118m³/h (50Hz) 및 101m³/h ~ 142m³/h (60Hz)의 표준 오일 흐름 모니터링으로,이 압축기는 내구성이 뛰어나고 효율적이며 까다로운 응용 분야에 이상적입니다.
치수 도면 ：
흡입, 배기 밸브 커넥터
| MODEL | YLG20Z-84 | YLG25Z-100 | YLG30Z-118 |
| SL | φ54 (21/8 ') | φ54 (2 1/8 ') | φ54 (2 1/8 ') |
| DL | φ42 (13/8 ') | φ42 (1 3/8 ') | φ42 (1 3/8 ') |
애플리케이션 스코프 LCON
성능 매개 변수 테이블 (R22)
Freqency 50 Hz
10도 흡입 과열에 기초하고;
및 액체 냉각 (Economiser Operation)
| 압축기 유형 | COND 온도 최고 (（) | Qo (kw) PE (KW) | 냉각 용량 QO (KW) 전력 소비 PE (KW) | |||||||
| 증발 온도 (C) | ||||||||||
| -10 | -15 | -20 | -25 | -30 | -35 | -40 | -45 | |||
| YLG20Z-84 | 30 | QO | 61.9 | 51.9 | 43.4 | 35.9 | 29.3 | 23.5 | 18.4 | 14.1 |
| PE | 19.4 | 18.5 | 16.9 | 16.6 | 15.8 | 15.2 | 14.6 | 13.9 | ||
| 40 | QO | 59.1 | 49.5 | 41.3 | 34 | 27.6 | 21.9 | 17.1 | 12.8 | |
| PE | 23.2 | 22.2 | 21.3 | 20.5 | 19.7 | 19.2 | 18.3 | 17.4 | ||
| 50 | QO | 55.1 | 46.3 | 38.4 | 31.4 | 25.2 | 19.8 | 15 | ||
| PE | 27.8 | 26.8 | 26.2 | 25.3 | 24.5 | 23.2 | 21.8 | |||
| YLG25Z-100 | 30 | QO | 71.4 | 60.6 | 50.9 | 42.3 | 34.7 | 28 | 22.2 | 17.2 |
| PE | 22.2 | 21.3 | 20.5 | 19.8 | 18.6 | 17.9 | 17.2 | 16.6 | ||
| 40 | QO | 68.7 | 58.1 | 48.6 | 40.3 | 32.8 | 26.4 | 20.7 | 15.8 | |
| PE | 26.5 | 25.4 | 24.5 | 23.6 | 22.7 | 21.8 | 20.9 | 20.1 | ||
| 50 | QO | 65.1 | 54.9 | 45.7 | 37.5 | 30.3 | 23.9 | 18.4 | ||
| PE | 31.8 | 30.7 | 29.5 | 28.6 | 27.7 | 26.1 | 25 | |||
| YLG30Z-118 | 30 | QO | 83.1 | 70.5 | 59.3 | 49.4 | 40.6 | 32.8 | 26.1 | 20.2 |
| PE | 25.9 | 24.7 | 23.5 | 22.4 | 21.4 | 20.5 | 19.6 | 18.8 | ||
| 40 | QO | 79.9 | 67.6 | 56.7 | 47 | 38.5 | 30.9 | 24.4 | 18.7 | |
| PE | 30.5 | 29.3 | 28.2 | 27.1 | 26 | 25.1 | 23.9 | 22.8 | ||
| 50 | QO | 75.2 | 63.6 | 53.1 | 43.8 | 35.5 | 28.2 | 21.8 | ||
| PE | 36.5 | 35.6 | 33.9 | 32.6 | 31.5 | 30.3 | 28.7 | |||
성능 매개 변수 테이블 (R404A/R507A)
Freqency 50 Hz
10도 흡입 과열에 기초하고;
및 액체 냉각 (Economiser Operation)
| 압축기 유형 | COND 온도 최고 (（) | Qo (kw) PE (KW) | 냉각 용량 QO (KW) 전력 소비 PE (KW) | ||||||
| 증발 온도 (C) | |||||||||
| -15 | -20 | -25 | -30 | -35 | -40 | -45 | |||
| YLG20Z-84 | 30 | QO | 56.8 | 47.9 | 40 | 33 | 26.8 | 21.4 | 16.7 |
| PE | 22.6 | 22.1 | 21.4 | 20.7 | 19.7 | 18.6 | 18 | ||
| 40 | QO | 53.7 | 53.7 | 37.5 | 30.7 | 24.7 | 19.5 | 14.9 | |
| PE | 28.3 | 28.3 | 26.8 | 25.8 | 24.7 | 23.5 | 21.9 | ||
| 50 | QO | 34.2 | 27.1 | 21.6 | 16.5 | 11.9 | |||
| PE | 32.1 | 30.9 | 29.5 | 28.5 | 26.3 | ||||
| YLG25Z-100 | 30 | QO | 66.3 | 55.9 | 46.7 | 38.5 | 31.3 | 25.1 | 19.6 |
| PE | 25.3 | 24.5 | 23.8 | 22.9 | 22.5 | 21.2 | 20.3 | ||
| 40 | QO | 62.6 | 52.7 | 43.9 | 36 | 29.1 | 23 | 17.7 | |
| PE | 31.8 | 31.2 | 28.8 | 29.2 | 28.2 | 26.5 | 24.8 | ||
| 50 | QO | 42.6 | 33.7 | 25.7 | 19.8 | 14.6 | |||
| PE | 40.2 | 37.7 | 34.8 | 32.6 | 30.2 | ||||
| YLG30Z-118 | 30 | QO | 75.6 | 63.9 | 53.4 | 44.1 | 36 | 28.9 | 22.7 |
| PE | 29.1 | 28.1 | 27.2 | 26.3 | 24.9 | 24.1 | 22.8 | ||
| 40 | QO | 71.4 | 60.3 | 50.3 | 41.5 | 33.8 | 26.9 | 21 | |
| PE | 36.2 | 35.2 | 33.8 | 32.8 | 31.2 | 30 | 28.5 | ||
| 50 | QO | 46.2 | 38 | 30.8 | 24 | 18.3 | |||
| PE | 41.5 | 40.1 | 38.4 | 37.7 | 35.2 | ||||
기술 데이터 그녀 는 et
| 압축기 유형 | 변위 (50Hz) | 변위 (60Hz) | 배출 파이프 | 흡입 파이프 | 에너지 규제 | 전원 공급 장치 | 최대 수술 전류 | 최대 umpower | 시작/잠긴 로터 전류 | 무게 |
| m³/h | MM (인치) | % | v/φ/hz | A | KW | A | kg | |||
| YLG20Z-84 | 84 | 101 | φ42 (15/8 ') | φ54 (21/8 ') | 100/90/55 | 400 ± 10% ±/△△ 3 ~/50Hz 460 ± 10%/△△ 3 ~/60Hz 부품 권선 | 48 | 29 | 129/210 | 166 |
| YLG30G-84 | 84 | 101 | 100/90/70 | 52 | 33 | 126/218 | 170 | |||
| YLG25Z-100 | 100 | 121 | 100/80/45 | 52 | 33 | 126/218 | 169 | |||
| YLG35G-100 | 100 | 121 | 100/85/60 | 58 | 37.3 | 153/266 | 178 | |||
| YLG30Z-118 | 118 | 142 | 100/75/45 | 58 | 37 | 153/266 | 174 | |||
| YLG40G-118 | 118 | 142 | 100/80/55 | 66 | 42 | 182/311 | 183 | |||
