스크류 압축기 냉동 시스템용 연성이 있는 주철 플랜지 글로브 밸브

제품 하이라이트

1. 스크류 압축기 시리즈에서 가장 큰 보어: J2BS/126은 J2BS/40(1.5인치), J2BS/60(2인치), J2BS/70(2.5인치), J2BS/80(3인치) 및 J2BS/105(4인치)를 최대 126까지 실행하는 스크류 압축기 밸브 시리즈를 닫는 5인치 크기입니다. 따라서 한 공급업체가 스크류의 전체 포트 범위를 포괄합니다. 하나의 밸브 제조사와 하나의 예비 부품 목록에 있는 냉동 설비.

2. 8개 볼트 플랜지 장착: 이 시리즈의 더 작은 크기는 4개 볼트 정사각형 베이스에 고정됩니다. 5인치에서 밸브는 실제 플랜지 조인트로 이동합니다. 카탈로그에는 194mm 플랜지 데이텀에 8개의 볼트 위치가 인쇄되어 있으며 8개의 18mm 간격 구멍과 8개의 M16 스터드가 있습니다. 이는 더 견고하고 더 균일한 하중을 받는 조인트이며, 이는 큰 압축기 포트가 진동 및 반복적인 서비스 주기에서 밀봉을 유지하는 데 필요한 것입니다.

3. 압력 및 온도 헤드룸: 시리즈의 모든 밸브는 4.5MPa에서 공장 테스트를 거쳤으며 작동 온도 범위는 -30C ~ +150C입니다. 따라서 동일한 밸브는 저온 랙과 따뜻한 배출 및 오일 라인에 사용할 수 있어 온도대로 분할하는 대신 전체 냉동 프로젝트에서 구매 및 재고를 단순하게 유지합니다.

4. 광범위한 탄화플루오르 냉매 적용 범위: 이 시리즈는 R22, R507, R407C, R404A 및 R134a와 함께 사용되는 다양한 냉동 오일에 대해 지정됩니다. 이를 통해 배관 레이아웃이나 플랜지 형상을 변경하지 않고도 J2BS/126을 구형 R22 플랜트, 최신 R404A 또는 R507 랙 또는 R134a 장치에 장착할 수 있습니다.

5. 두 가지 본체 높이, 실제 도면: 카탈로그에는 전체 높이가 464mm와 519mm인 두 가지 본체 변형의 5인치 밸브가 나열되어 있으므로 밸브 주변의 배관을 작업하는 대신 스템 높이를 압축기 포트 위의 간격에 맞출 수 있습니다. Liyongda는 30년 넘게 냉동 밸브를 제작해 왔으며 모든 견적과 함께 치수 도면을 보내고 OEM 및 ODM 주문을 환영하며 폼 보호 기능이 있는 수출 상자에 넣어 배송합니다.

제품 개요

J2BS/126은 Liyongda의 스크류 압축기 밸브 시리즈에 속하는 5인치 앵글 패턴 서비스 밸브입니다. 이는 J2BS/40(1.5인치)부터 J2BS/105(4인치)까지의 범위에서 나열된 가장 큰 보어이며, 반밀폐형 스크류 냉동 압축기에 장착된 큰 흡입 및 토출 포트용으로 제작되었습니다. 이 시리즈의 더 작은 크기가 4볼트 정사각형 베이스에 고정되어 있는 반면, 126은 8볼트 플랜지 조인트로 이동하므로 밸브는 소형 장착 패드 대신 단단하고 균일한 부하 연결을 사용하여 큰 포트에 볼트로 고정됩니다.

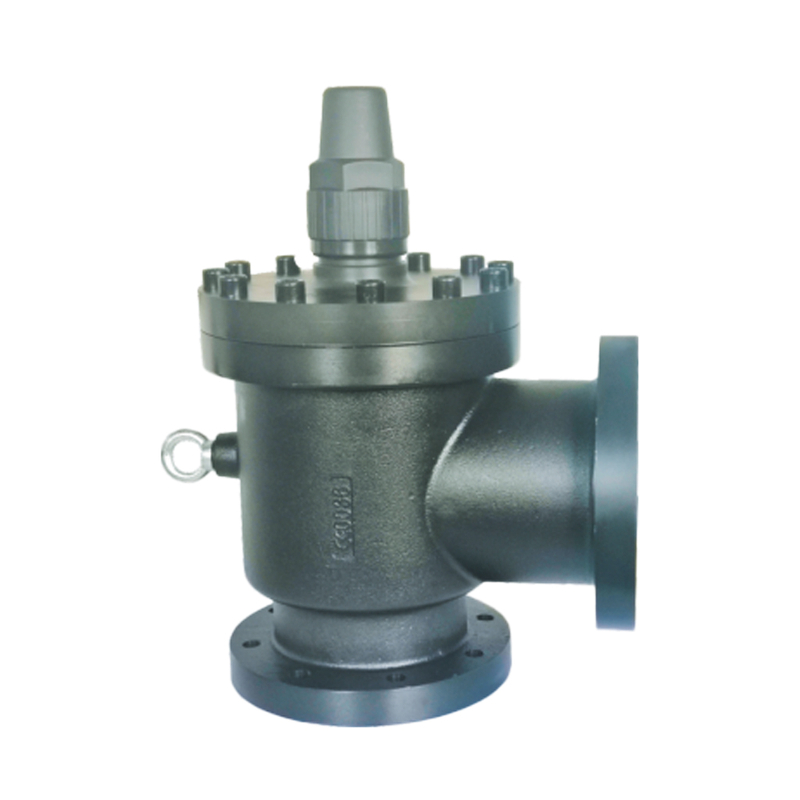

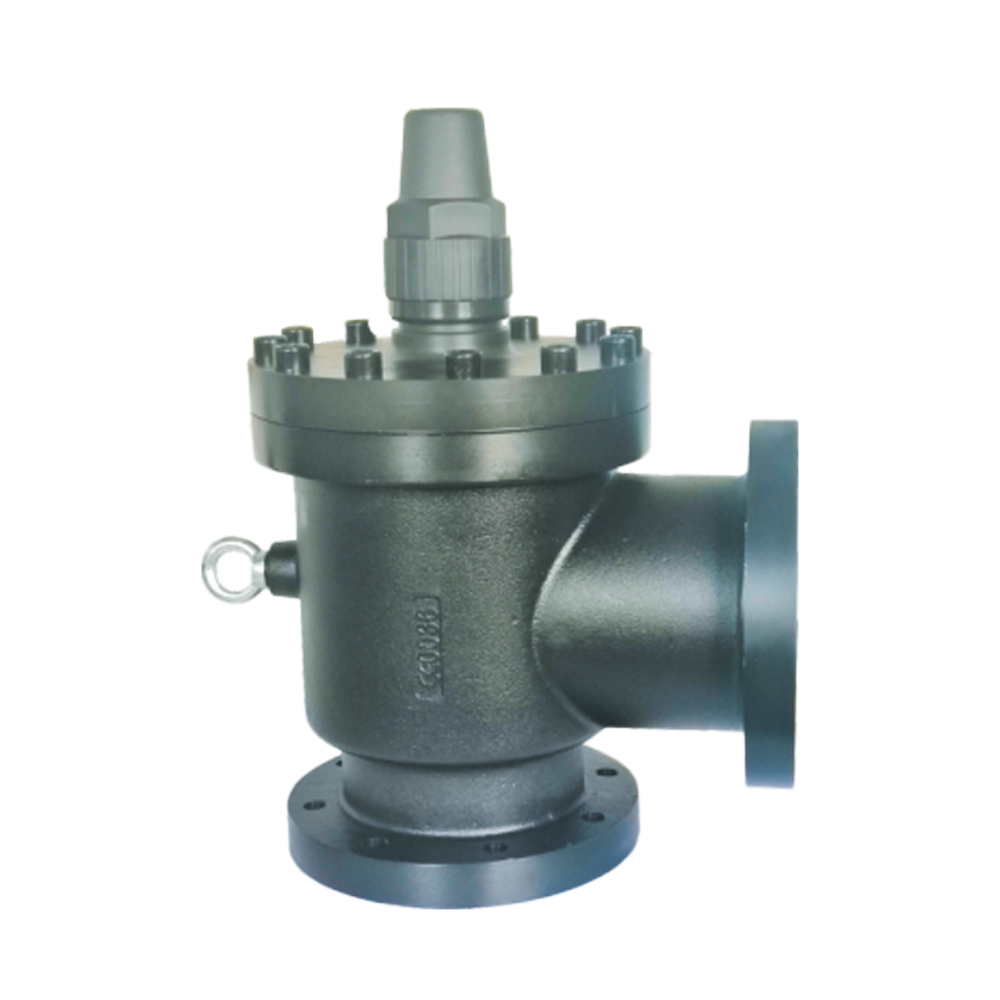

각 장치는 4.5MPa에서 공장 테스트를 거쳤고 -30C ~ +150C에서 작동하며 R22, R507, R407C, R404A 및 R134a와 함께 사용되는 냉동 오일에 대해 지정되었습니다. 몸체는 사진에 보이는 것처럼 연성 주철로 마감 처리되어 있습니다.

주요 기능

8-볼트 플랜지 장착: 194mm 플랜지 데이텀에 8개의 18mm 여유 구멍과 8개의 M16 스터드 위치로, 이 시리즈의 더 작은 크기에 사용되는 4-볼트 사각형 베이스를 대체합니다.

시리즈에서 가장 큰 보어: J2BS 범위를 닫는 5인치 사양이므로 하나의 밸브 제품군이 1.5인치에서 5인치까지 전체 나사 플랜트를 포괄합니다.

4.5MPa 공장 테스트 압력: 시운전 및 시스템 압력 테스트를 위해 여유를 두고 일반 냉동 작동 압력을 포괄합니다.

넓은 작동 온도 범위: -30C ~ +150C로 동일한 밸브를 저온 랙과 따뜻한 배출 라인 또는 오일 라인에 놓을 수 있습니다.

탄화플루오르 냉매 적용 범위: R22, R507, R407C, R404A 및 R134a와 다양한 냉동 오일을 포함하므로 구형 R22 플랜트와 최신 R404A 또는 R507 랙은 하나의 밸브 유형을 공유할 수 있습니다.

두 가지 본체 높이: 전체 치수 464mm와 519mm가 모두 나열되어 있으므로 밸브 주위의 배관을 작업하는 대신 스템 높이를 압축기 포트 위에 사용 가능한 간격에 맞출 수 있습니다.

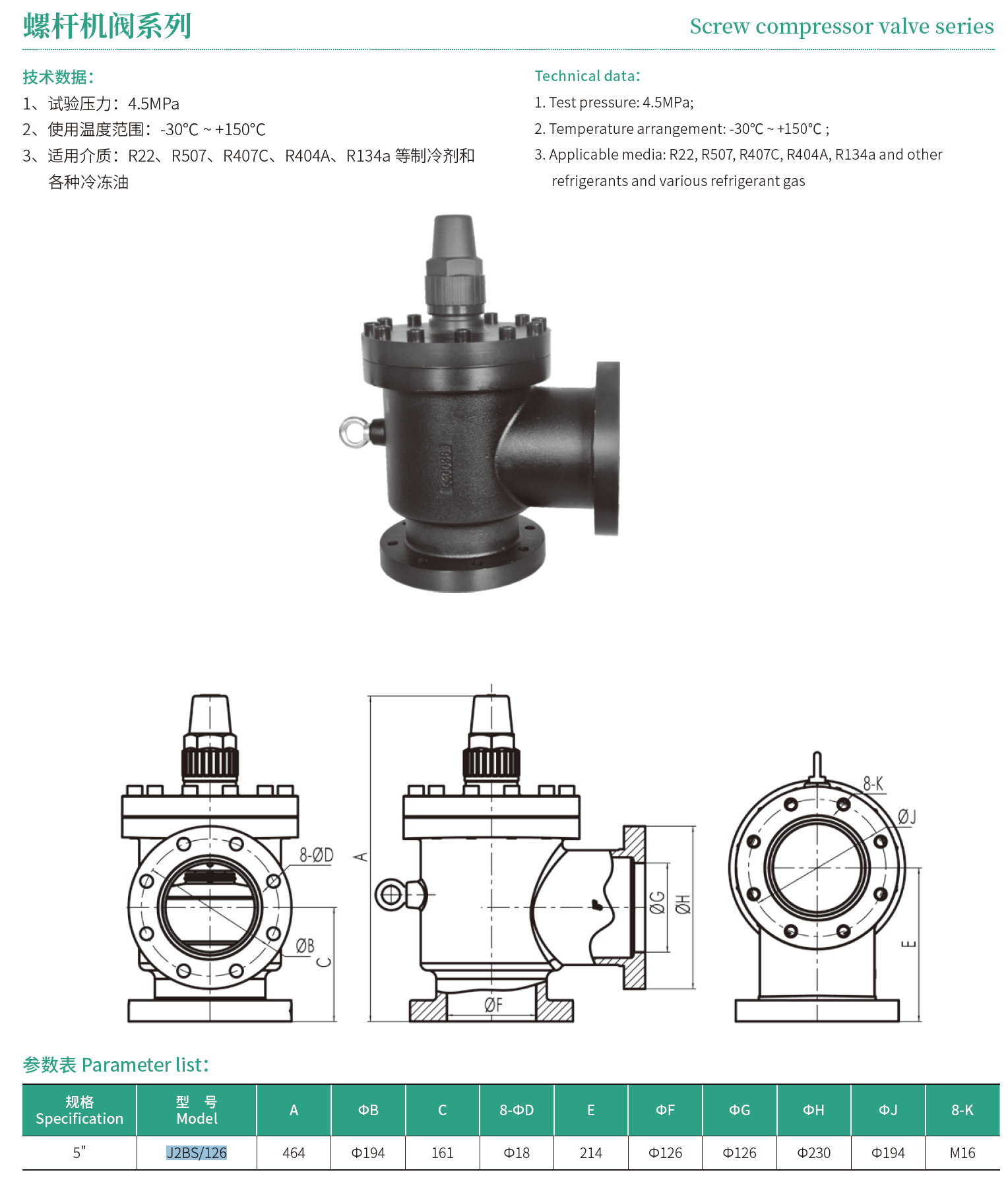

명세서

애플리케이션

냉장 창고, 식품 가공 및 냉동 공장, 산업 공정 냉각에 스크류 냉동 압축기 설치. 여기서 밸브는 압축기 흡입 및 배출 연결부의 격리 및 서비스 지점 역할을 합니다.
