BTF4VCS-6.3Z~BTF4NCS-20.3G
Blait

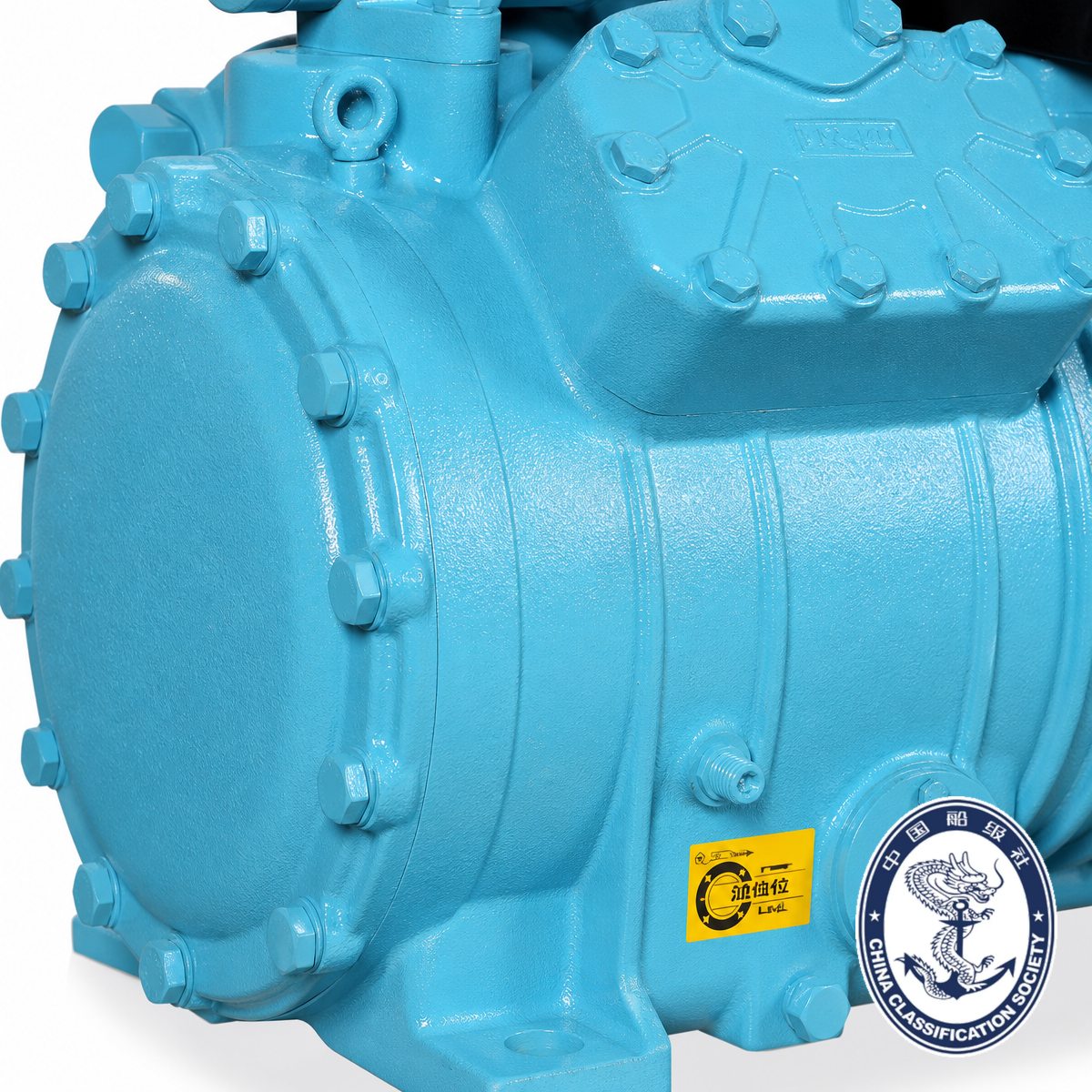

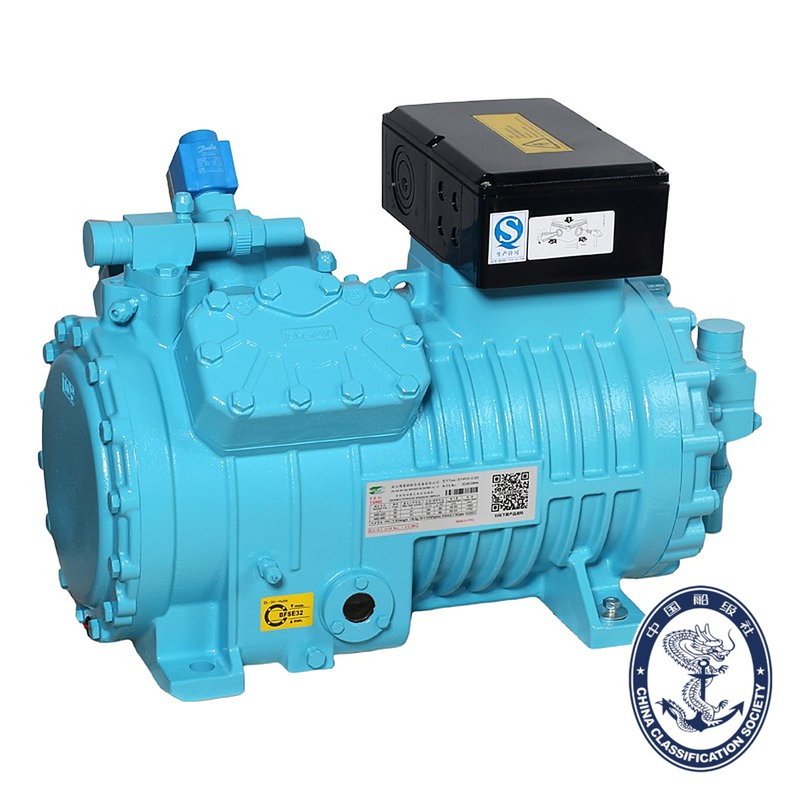

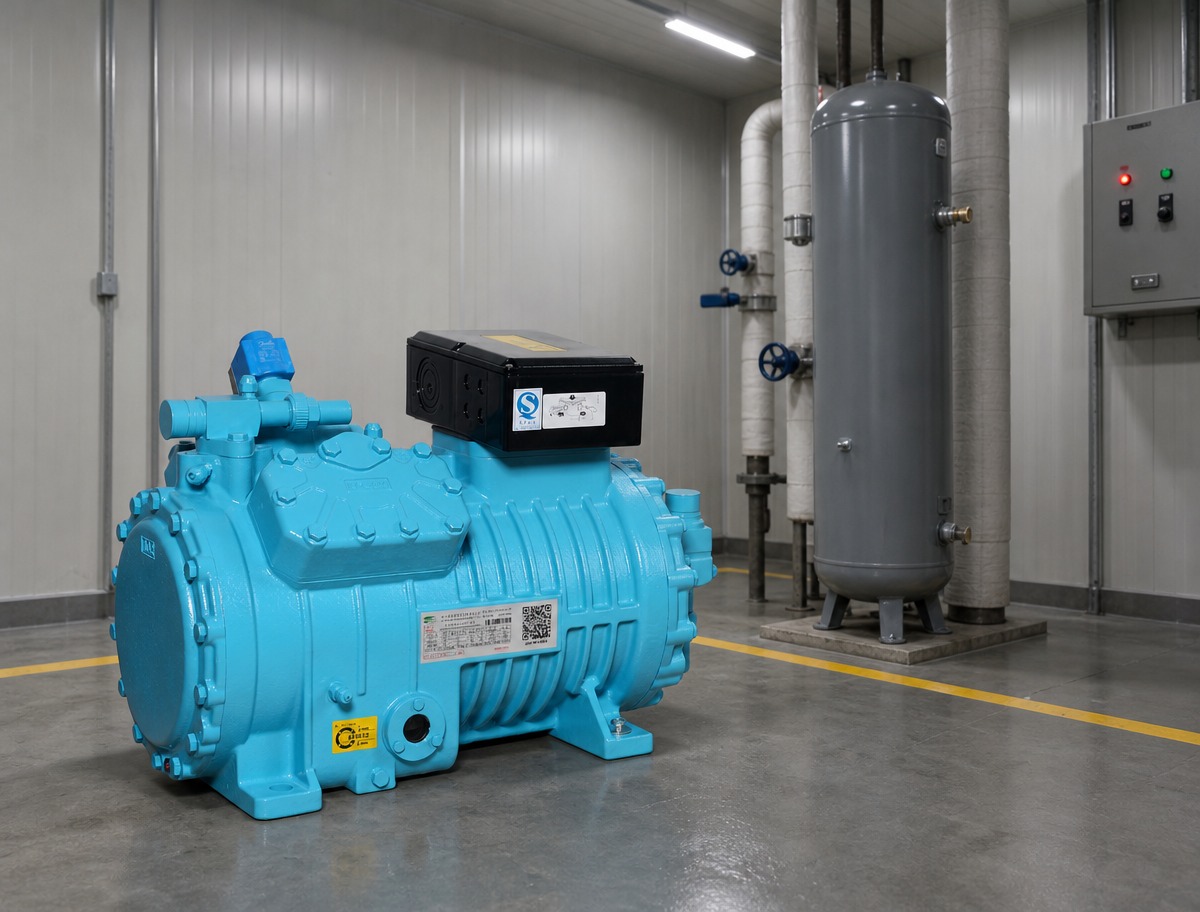

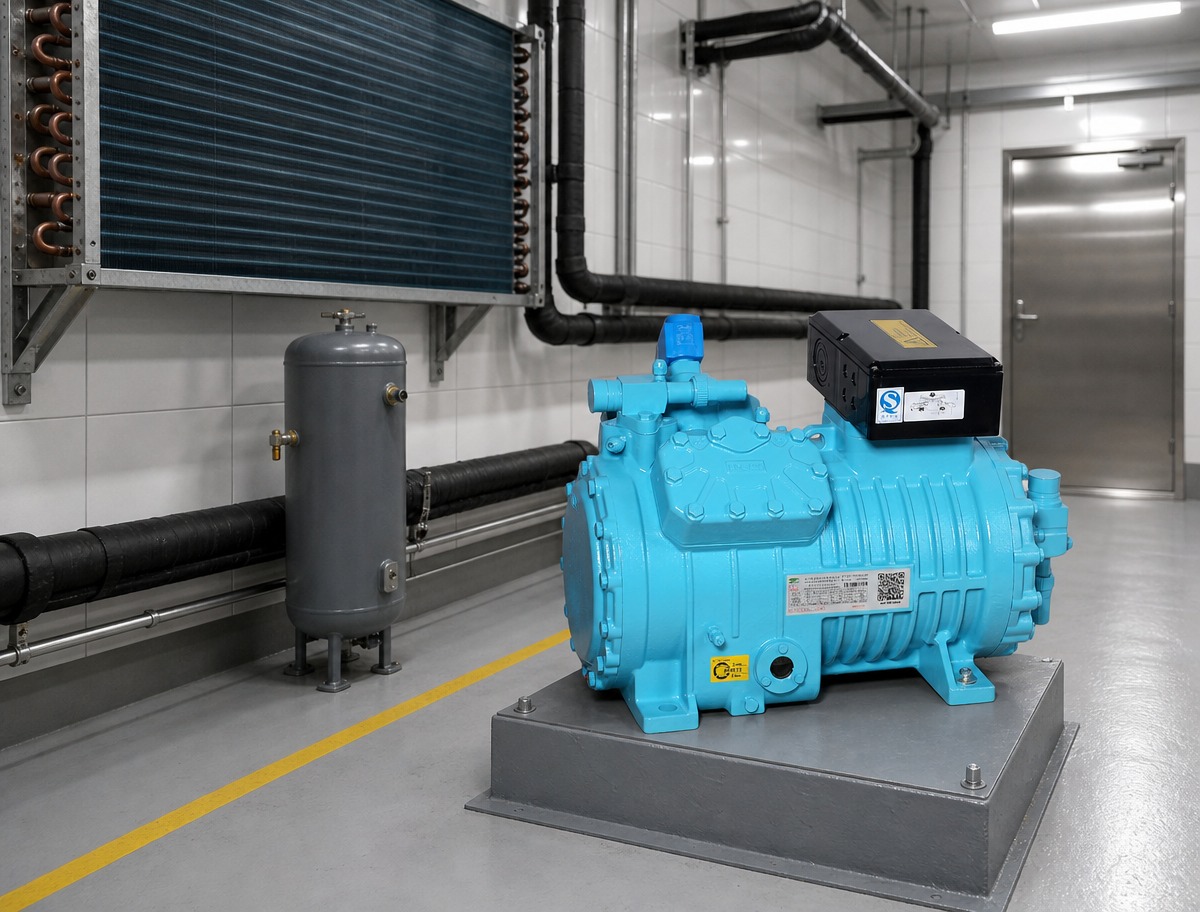

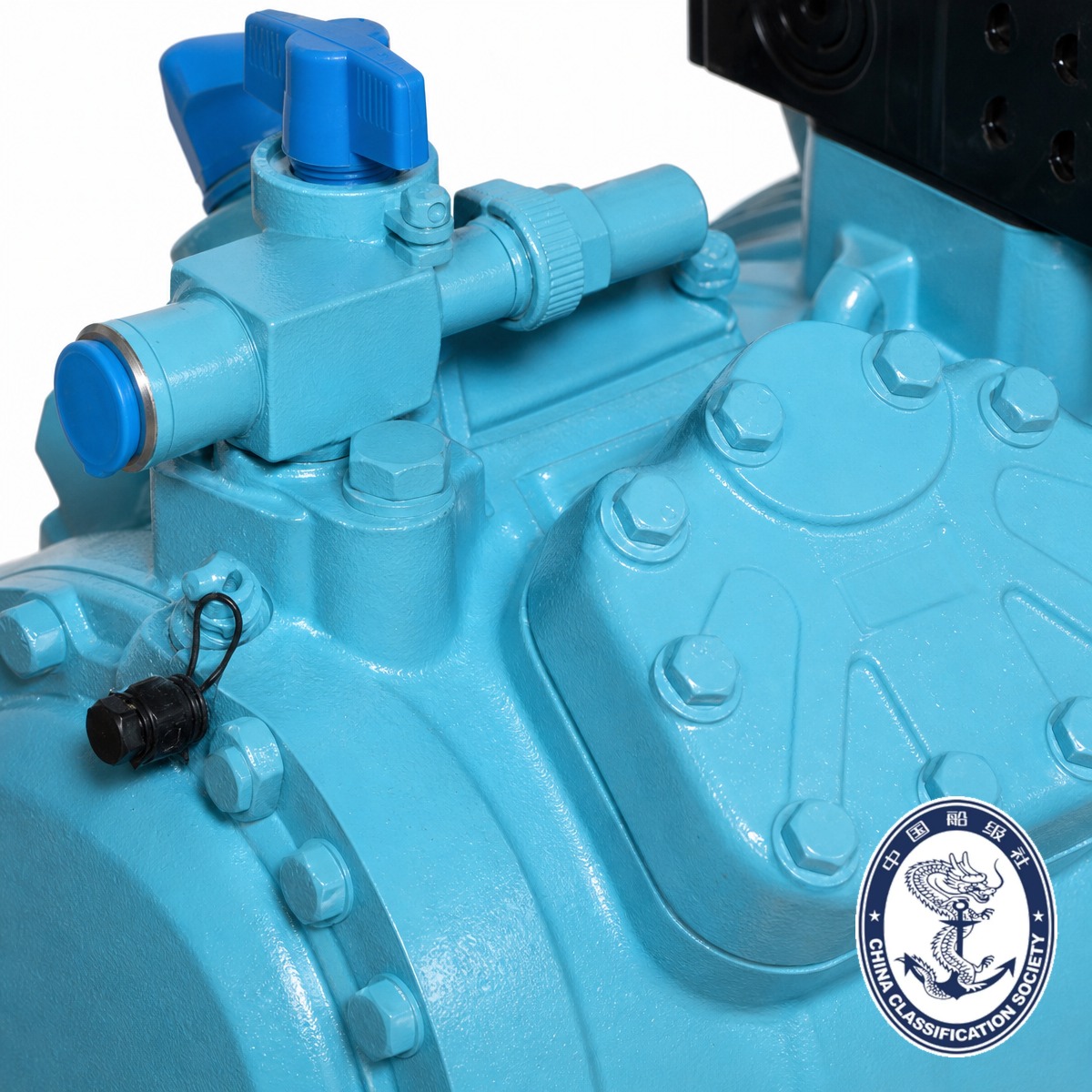

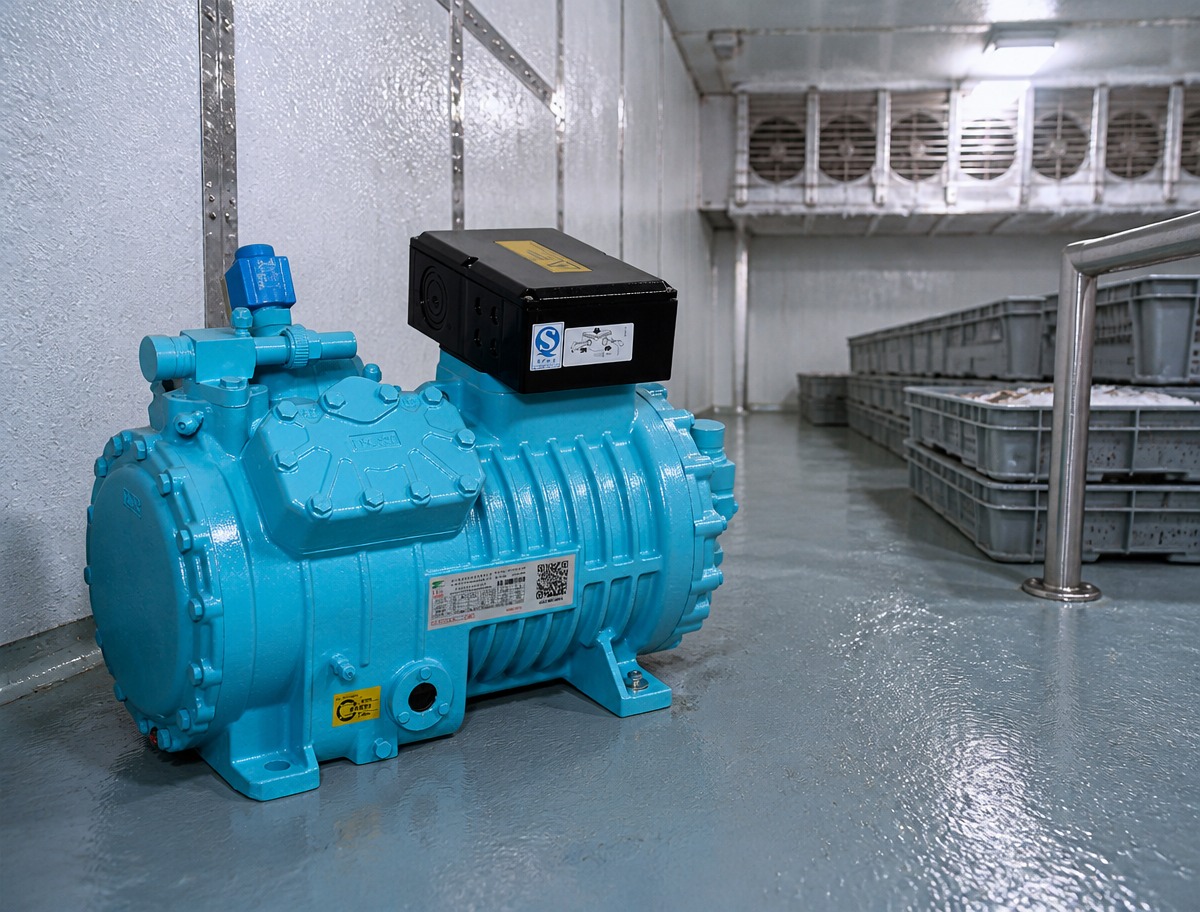

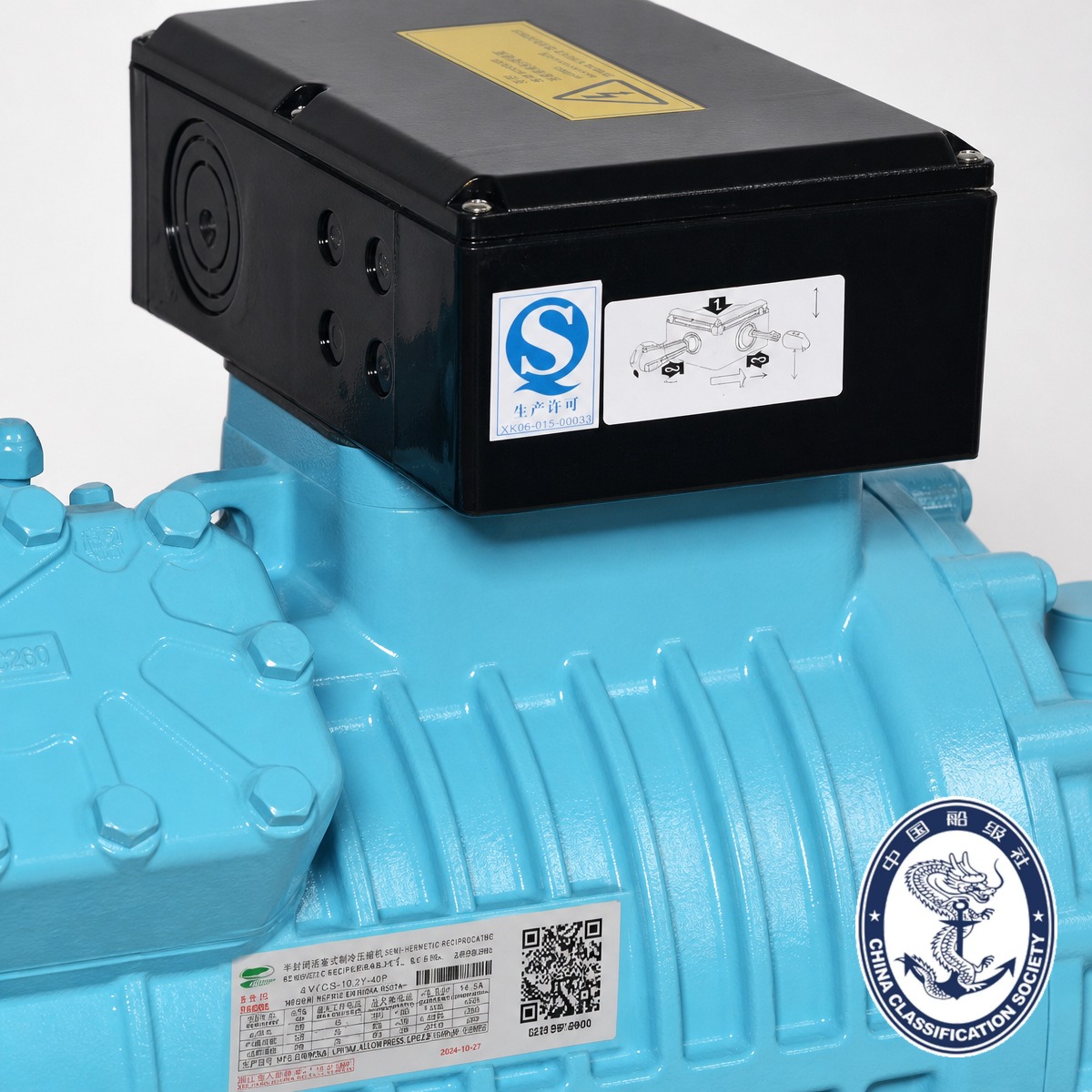

T-Series M4 는 Zhejiang Brilliant의 단일 스테이지 반밀폐형 피스톤 라인에 있는 중형 4기통 프레임으로, 선박 화물창이나 작업장의 압축기실이 소형 기계보다 커질 때 프레임 플랜트 설계자가 가장 자주 지정하는 프레임입니다. 8개 모델은 4×Φ55×42, 4×Φ60×42, 4×Φ65×42 및 4×Φ70×42mm의 4개 보어 그룹에 걸쳐 34.73, 41.33, 48.5 및 56.25m³/h 의 스위프 볼륨을 포괄하며 모터 정격은 6HP(4.4kW) ~ 20HP(15kW)입니다 . 이는 소형 4기통(S4, 최대 32.48m³/h)의 용량이 부족하고 대형 4기통(L4, 73.6m³/h)이 물리적으로나 전기적으로 설치가 흡수할 수 있는 것보다 더 많은 공간을 메웁니다. 8개 M4 모델 모두 중국 선급 협회 형식 승인 인증서 ZG24PTB00058_01 에 등재되어 있습니다..
모든 보어 그룹은 두 가지 온도 등급과 두 가지 오일 충전으로 제공되므로 주문 코드에는 네 가지 결정이 모두 포함됩니다. Z 모델 (BTF4VCS-6.3Z, BTF4TCS-8.3Z, BTF4PCS-10.3Z, BTF4NCS-12.3Z)은 냉동 및 로우사이드 홀드 작업에 사용되는 중저형 기계이며, 게시된 용량 데이터는 R22의 경우 −40°C , R404A/R507A의 경우 −45°C 까지 증발합니다 . G 모델 (BTF4VCS-10.3G, BTF4TCS-12.3G, BTF4PCS-15.3G, BTF4NCS-20.3G)은 정온 저장, 급속 냉각 및 공조 작업을 위한 중간 높이 기계로, R22에서 최대 +12.5°C , R404A/R507A에서 +7.5°C 까지 공개된 데이터를 제공합니다 . 오일 접미사는 클래스 문자와 무관합니다. R 은 R22/R502 용도의 광유 충전재이고, E는 R404A/R507A 용도의 에스테르 오일 충전재입니다. 따라서 와 같은 전체 코드는 BTF4PCS-15.3GE M4 프레임 · 65mm 보어 그룹 · 15 HP 모터 · 세 번째 디자인 시리즈 · 중상급 · 에스테르 오일을 읽습니다.
기계적으로 M4는 나머지 T 시리즈와 동일한 3세대 피스톤 설계입니다. 마모 수명을 위해 강화된 실린더 보어, 토출 맥동 및 작동 소음을 줄이는 재설계된 실린더 헤드, 더 높은 토출 효율 및 충격 저항을 위해 수정된 밸브 플레이트, 향상된 오일링 및 샤프트 고착 위험 감소를 위해 재설계된 메인 베어링, 더 높은 효율의 과부하 허용 모터, 여유 공간이 감소된 더 가벼운 피스톤, 마찰 손실을 줄이기 위한 더 얇은 링 등이 있습니다. 프레임은 오일 펌프에서 강제 윤활을 실행하고 2.6L 의 충전량을 유지하며 모든 모델에 통해 이루어지며 120W 크랭크케이스 히터(220V)를 탑재합니다 . 시동은 380~420V/3/50Hz(YY) 또는 440~480V/3/60Hz(YY) 의 PW 부분 권선 모터를 , 이는 선박 서비스 발전기 및 소규모 공장 공급품에 대해 돌입을 충분히 낮게 유지합니다. 전체 범위의 최대 작동 전류는 16.6~33.2A 이며 두 주파수 모두에서 동일한 수치입니다.
4기통 프레임의 용량 조절은 2단계 50% / 100% 에너지 제어 시스템입니다. 실린더의 한 뱅크는 고온 가스 바이패스 없이 정지 흡입 원리에 의해 언로드되므로 단계 작동을 위한 흡입 압력 제어 밸브가 필요하지 않습니다. 12개의 연결 및 서비스 포트(흡입, 배출, 오일 보충, 오일 배출, 균등화, 압력 및 안전 연결)는 3가지 경계 크기 그룹으로 프레임 전반에 걸쳐 공통 레이아웃을 공유합니다. 흡입 28mm(1 1/8'), 배출 22mm(7/8') ; 흡입 35 mm (1 3/8') 토출 28 mm (1 1/8') ; 흡입 42mm(1 5/8') , 토출 28mm(1 1/8') . 프레임에 나열된 옵션에는 물리적 헤드 냉각을 위한 실린더 헤드 팬, 전자 액체 주입 컨트롤러, KRIWAN 전자 오일 압력 차동 스위치, KRIWAN 모터 보호 모듈 및 온도 센서가 있습니다.
성능은 의 응축 온도에서 Z 또는 G 클래스의 각 모델인 R22 및 R404A/R507A의 16개 그리드로 게시되며 30, 40 및 50°C 모두 아래 섹션 2.4에 전체 재현되어 있습니다. 기본은 흡입 가스 온도가 20°C이고 액체 과냉각이 없는 경우 50Hz 입니다 . 60Hz에서 용량 및 전력 수치는 1.2배로 증가 하지만 최대 작동 전류는 변하지 않습니다. G 등급은 R22에서 증발할 때 +12.5°C에서 −30°C까지, R404A/R507A에서는 +7.5°C에서 −40°C까지 증발하는 것으로 기록되어 있습니다. Z 클래스는 R22의 경우 −5°C에서 −40°C까지, R404A/R507A의 경우 −45°C까지 문서화되어 있습니다. 게시된 모서리 아래의 응용 분야는 표에서 추정하는 대신 제조업체의 선택 소프트웨어를 사용하여 계산되며, 급속 냉동 작업에는 전자 액체 주입 컨트롤러가 필요합니다.

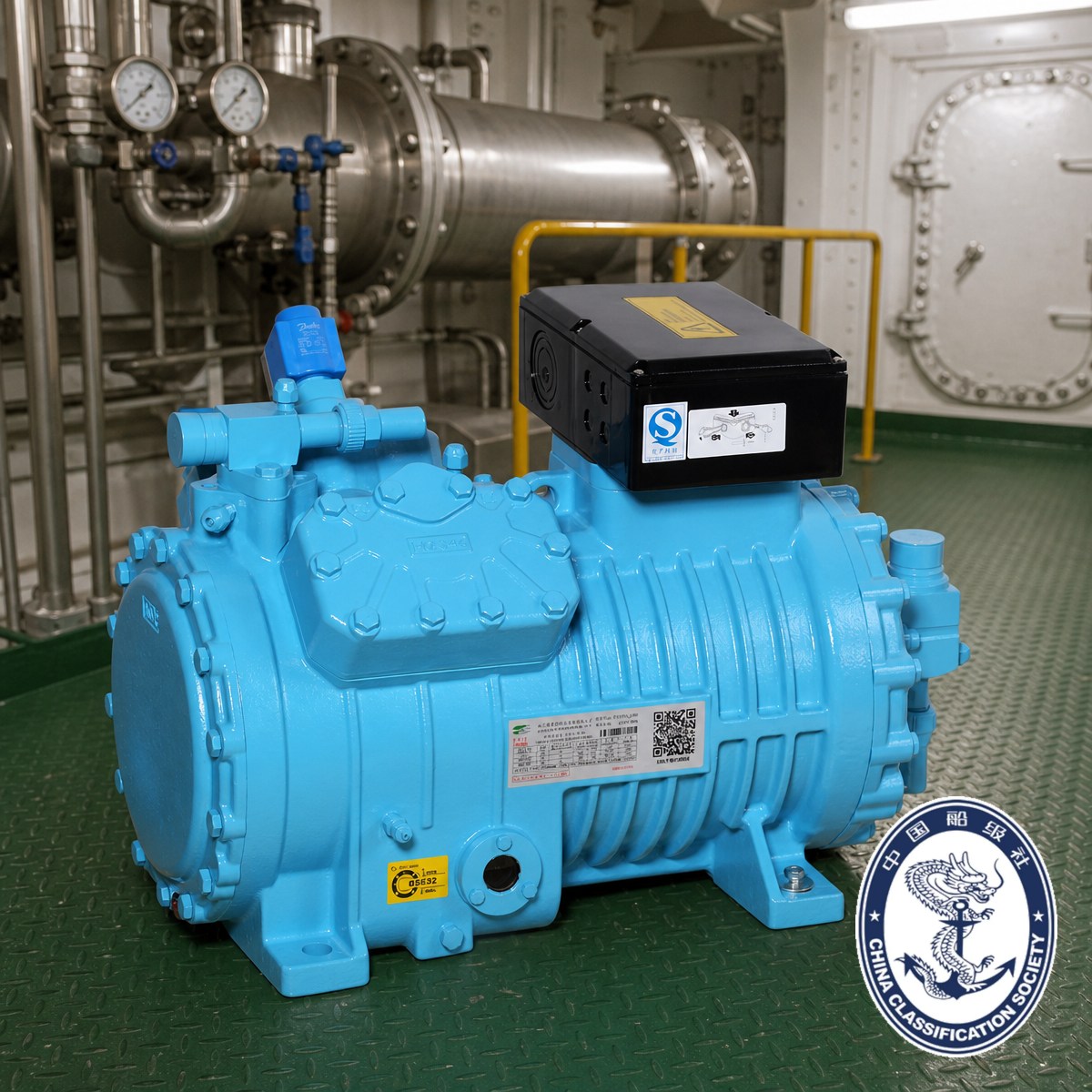

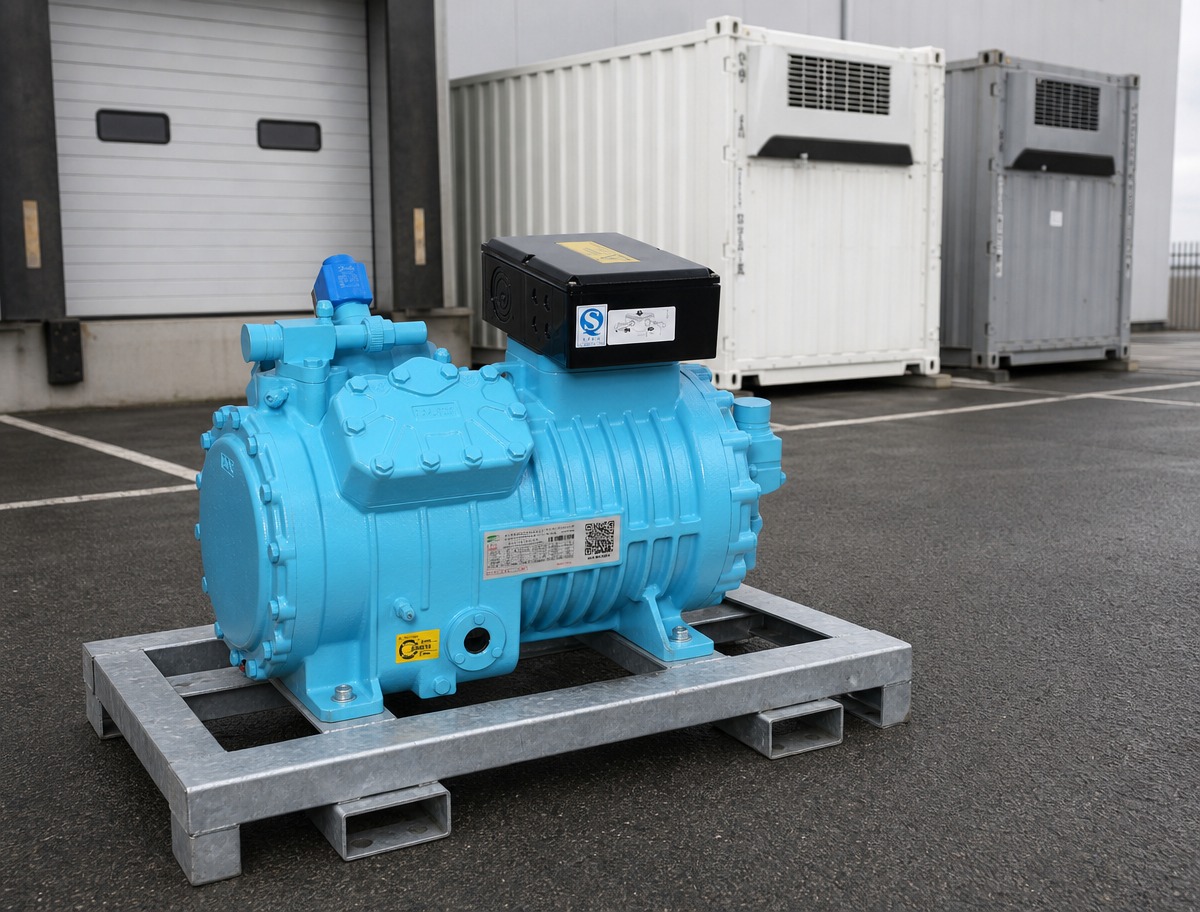

해양 구매자의 경우 인증서는 최종 후보 문서입니다. 2024년 10월 29일 CCS 절강 지점에서 발행하고 2029년 10월 28일 까지 유효한 ZG24PTB00058_01 은 R507 의 냉각 압축기(M0001) 왕복/피스톤 유형 , 설계 압력 3.2MPa , 정격 속도 1450r/min 을 다루고 국내 및 원양 어선용으로 보고에 따라 테스트되었습니다. XSBC-CCS-2024001 (무석면 선언 포함) 8개의 M4 모델이 모두 모델 목록에 나타나며, 단위 중량은 오일을 포함해 117~138kg 으로 리프팅 장비 없이도 2인이 탑승할 수 있다는 의미입니다. 범위에 유의하십시오. 인증서는 압축기에만 적용됩니다. 다른 사람이 공급한 증발기, 응축기 및 제어 상자는 외부에 있고 에스테르-오일(E) 변형은 인증서에 나열되어 있으므로 해양 주문은 E 접미사에 배치되어야 합니다.
1. T-시리즈 M4가 정확히 무엇인가요?
M4는 Zhejiang Brilliant의 T-시리즈 단일 스테이지 반밀폐형 피스톤 라인의 중형 4기통 프레임입니다. 8개 모델, 4개 보어 그룹(4×Φ55/60/65/70mm × 42mm 스트로크), 배기량 34.73~56.25m³/h, 모터 6~20HP(4.4~15kW), 무게 117~138kg(오일 포함)입니다.
2. CCS 형식 승인을 받은 M4 모델은 무엇입니까?
8개 모두: BTF4VCS-6.3ZE, BTF4TCS-8.3ZE, BTF4PCS-10.3ZE, BTF4NCS-12.3ZE(중저, 공칭 조건 -31.5/40.5°C) 및 BTF4VCS-10.3GE, BTF4TCS-12.3GE, BTF4PCS-15.3GE, BTF4NCS-20.3GE (중간 높음, −6.5 / 43.5 °C). 이 내용은 2024년 10월 29일 CCS 저장 지점에서 발행하고 2029년 10월 28일까지 유효한 형식 승인 인증서 ZG24PTB00058_01의 부록에 나와 있습니다.
3. Z 모델과 G 모델의 차이점은 무엇입니까?
Z = 중간-낮은 온도, G = 중간-높음. 공개된 데이터: R22에서 Z 모델은 증발 시 −40 °C까지 작동하고 G 모델은 +12.5 °C에서 −30 °C까지 작동합니다. R404A/R507A에서 Z 모델은 −45°C로, G 모델은 −40°C로 표에 표시됩니다. 냉동 및 어류 보관 작업에는 Z를 선택하고, 양온 보관 및 리프트 작업에는 G를 선택하세요.
4. 모델 코드의 마지막 문자(R vs E)는 무엇을 의미합니까?
오일 충전: R = R22/R502의 경우 미네랄 오일; E = R404A/R507A(및 R134a, R407A/B/C)용 에스테르 오일. 인증서에는 에스테르-오일 E 변형이 나열되어 있습니다.
5. M4를 60Hz 선박 공급 장치에서 실행할 수 있습니까?
예. 카탈로그 데이터는 50Hz입니다. 60Hz 작동의 경우 1.2를 곱하면 최대 작동 전류는 변경되지 않습니다. 모터는 380~420V/3/50Hz 및 440~480V/3/60Hz 정격의 PW 부분권선 시동 유형입니다.
6. 용량 조절이 가능한가요?
예, 옵션입니다. 4기통 모델에는 50% 및 100% 2단계 로딩 제어 기능이 있으며, 고온 가스 바이패스 없이 흡입 정지 원리로 작동하므로 흡입 압력 제어가 필요하지 않습니다. 주문하면 프레임 윤곽이 변경됩니다. 카탈로그에는 오일 펌프/에너지 제어 버전에 대한 별도의 치수 도면이 인쇄됩니다.
7. M4는 얼마나 많은 오일을 섭취하며, 오일 시스템을 보호하는 것은 무엇입니까?
모든 모델에서 2.6L, 오일 펌프로 강제 윤활됩니다. 제공된 포트: 오일 보충 5개, 오일 배출 6개, 자석 플러그가 있는 오일 필터 7개, 분리기로 오일 회수 8개, 오일 압력 +/− 탭 11개, 전자 오일 압력 스위치 커넥터 12개, 포트 9의 120W/220V 크랭크케이스 히터.
8. 전자식 액체 주입 컨트롤러는 언제 필요합니까?
작동 점이 전자 하이드로젯 컨트롤러'*라고 표시된 적용 제한 차트의 주황색 대역에 속하면 압축기는 주입 노즐용 포트 4를 제공합니다. 또한 카탈로그의 자체 제한에 유의하십시오. R404A/R507A가 -30°C 미만에서 증발하는 경우 Brilliant 선택 소프트웨어를 사용하여 용량 및 전력 입력을 확인하십시오.
9. CCS 인증서에 포함되지 않는 것은 무엇입니까?
인증서 설명에는 승인이 냉동 압축기에만 적용된다고 명시되어 있으며 증발기, 응축기 및 제어 상자는 제외됩니다. 선박 측 기초, 진동 방지 장착 장치 및 배관은 적용 가능한 클래스 규칙에 따라 조선소에서 설계되었습니다.
10. S4, M4, L4 중에서 어떻게 선택하나요?
스윕 볼륨 기준: S4 18.05–32.48m³/h, M4 34.73–56.25m³/h, L4 73.6–84.5m³/h. 귀하의 업무가 34~56m³/h 사이인 경우 M4가 프레임입니다. 117~138kg의 경우에도 선박 기계 공간에 2명이 설치해야 합니다.
