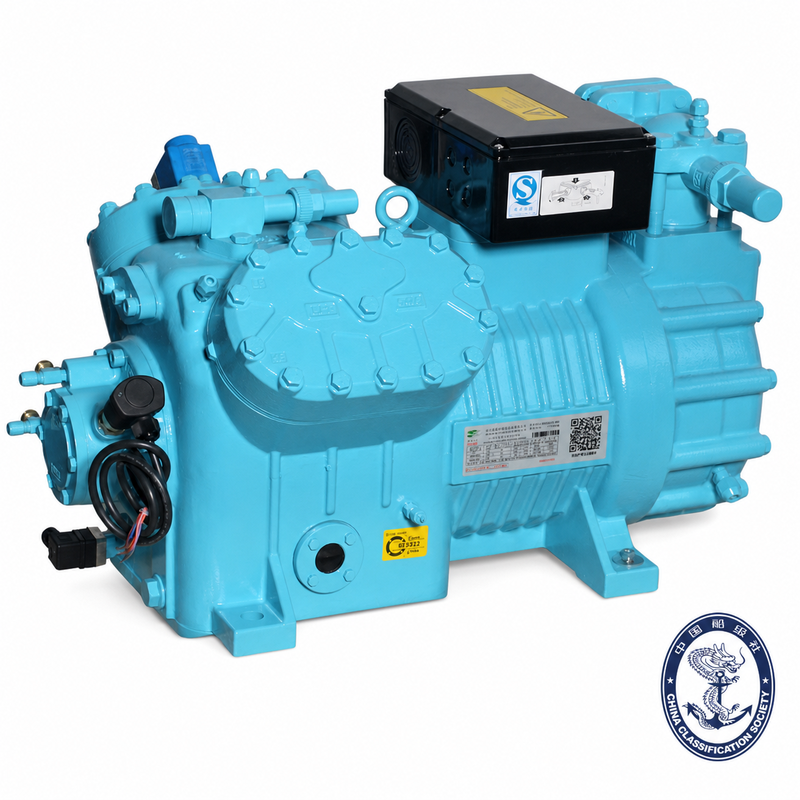

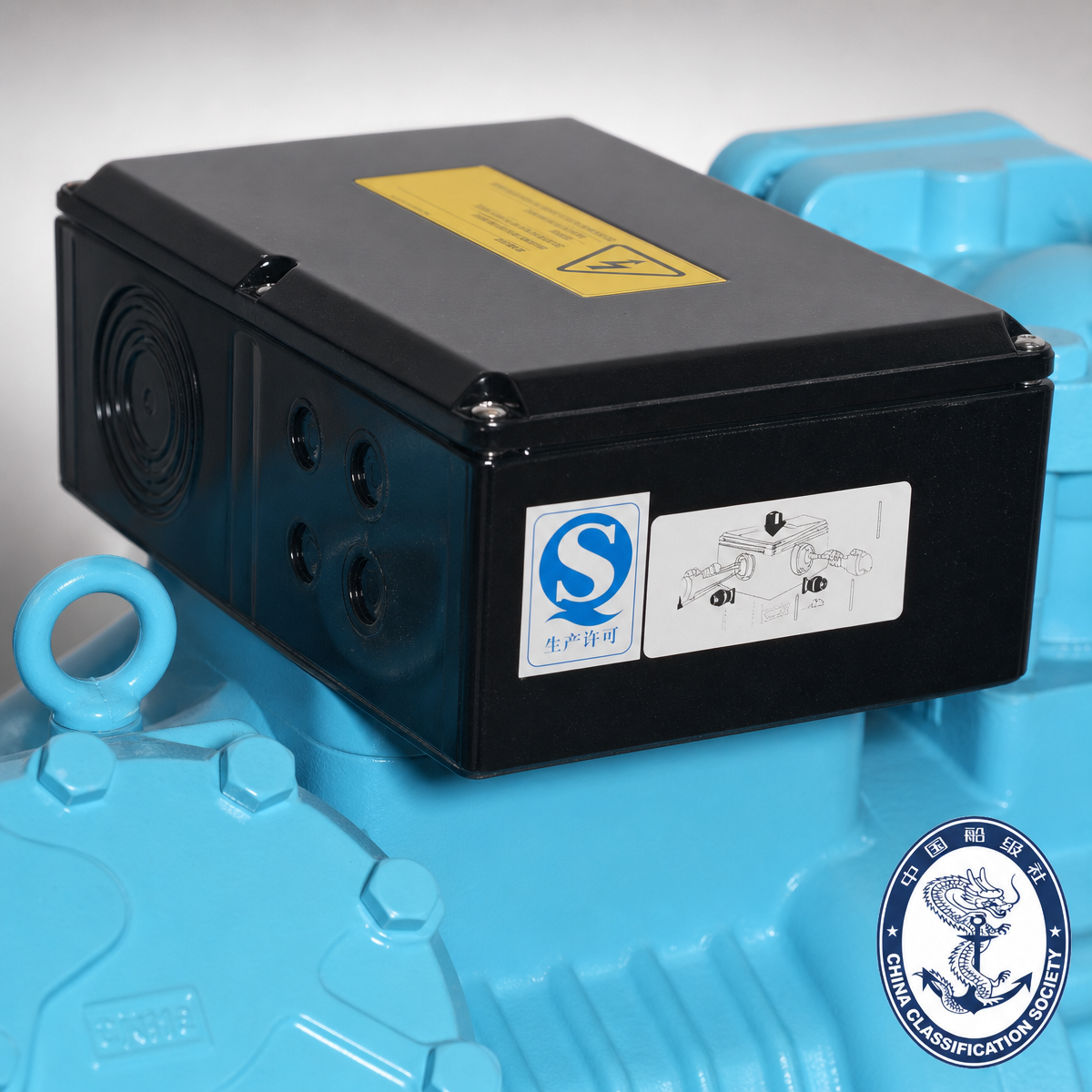

환경 테스트 챔버용 4기통 피스톤 압축기

T-시리즈 L4는 환경 시뮬레이션 테스트 챔버 및 기후 테스트 장비, 상업용 냉동, 대형 냉장 공장 및 저온 유통 운송용으로 설계된 4기통 반밀폐형 피스톤 냉동 압축기입니다. 변위 범위가 73.6~84.5m³/h인 L4 라인은 BTF4H-15.3ZE / BTF4G-20.3ZE(73.6m³/h, 4×Φ70×55mm) 및 BTF4H-25.3GE / BTF4G-30.3GE(84.5m³/h, 4×Φ75×55mm)의 4개 모델을 포괄하며 정격 모터 포함 13.3kW ~ 22kW의 전력으로 R507A 서비스 조건에서 최대 44.4kW의 공칭 냉동 용량을 제공합니다.

L4는 R22, R404A 및 R507A 냉매를 수용하고 최대 20°C의 흡입 온도로 50Hz에서 작동하며 모델 및 냉매에 따라 증발 온도는 +7.5°C에서 −45°C까지입니다. 각 장치는 3세대 T-시리즈 설계를 바탕으로 제작되었습니다. 강화된 실린더 보어가 있는 최적화된 주조 본체, 배기 맥동을 감쇠하고 소음을 낮추는 다시 프로파일링된 실린더 헤드, 향상된 배기 효율성을 위한 더 강력한 밸브 플레이트, 더 나은 윤활 및 발작 위험 감소를 위한 업그레이드 베어링, 더 높은 효율성과 더 큰 과부하 허용치를 위해 조정된 모터입니다. 얇은 링 피스톤 설계로 내부 마찰 손실이 더욱 줄어듭니다.

보호 기능은 표준으로 완벽합니다. 토출 온도 감지, 오일 압력 차동 모니터링, 자기 오일 필터, 크랭크케이스 히터 및 12포트 연결 레이아웃으로 인해 설치가 깨끗하고 유지 관리가 간단해집니다. L4는 CCS Zhejiang Branch에서 발행한 중국 선급 협회(CCS) 유형 승인 인증서(No. ZG24PTB00058_01, 2029-10-28까지 유효)에 의해 더욱 강화되어 원양용 철강 어선 건조에 관한 CCS 규칙(2021) 및 어업 법정 검사에 대한 기술 규칙에 따라 L4 시리즈를 국내 및 원양 어선에 설치할 수 있는 자격을 부여합니다. 선박 (2019).

가용성 상태:

수량：



귀하의 메시지 바구니에 담기 天猫购买

모델：
BTF4H-15.3Z~BTF4G-30.3G
제품 브랜드：
Blait

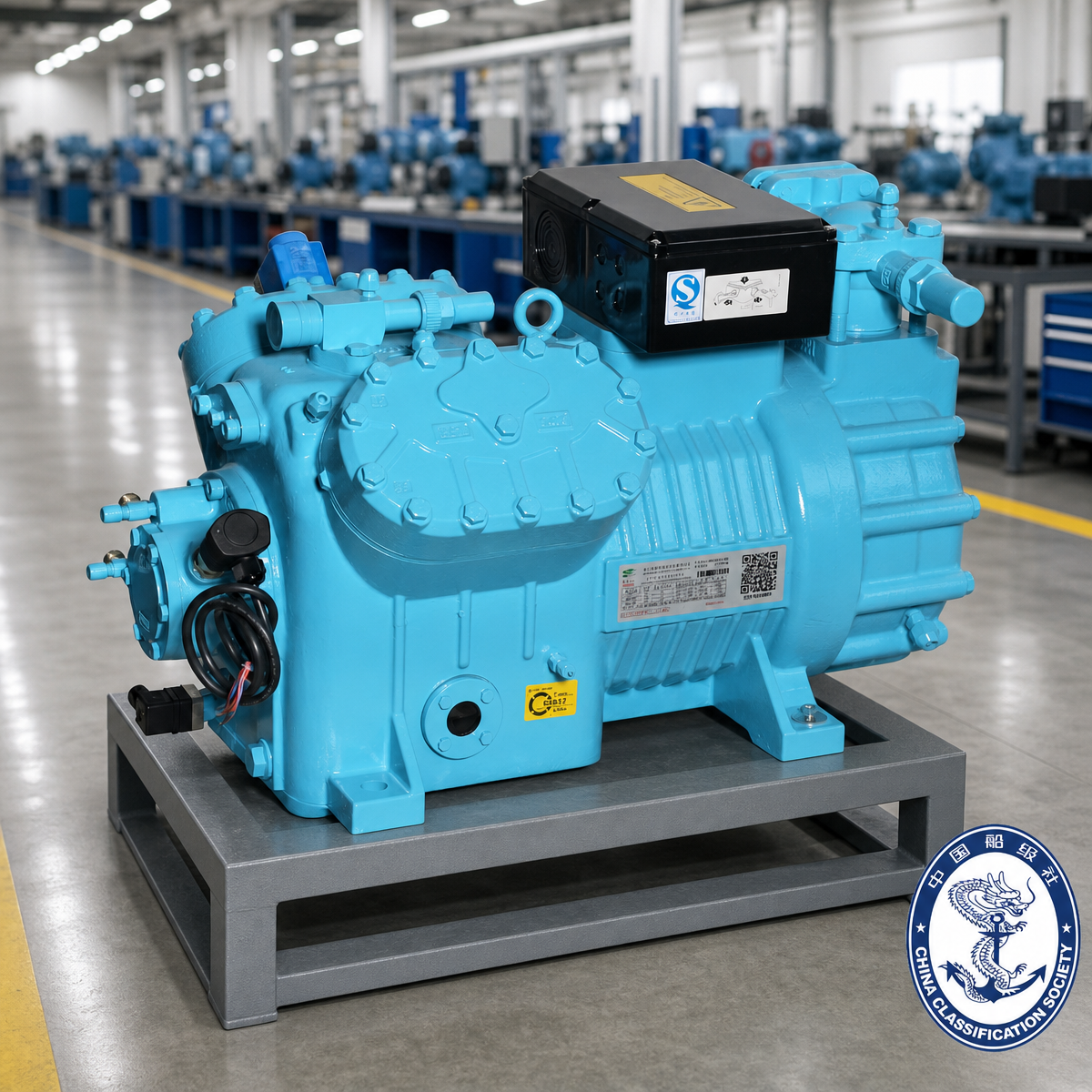

T-시리즈 L4 대형 4기통 반밀폐형 피스톤 압축기는 T-시리즈 단일 스테이지 피스톤 라인의 주력 제품으로, 주로 환경 시뮬레이션 테스트 챔버 및 기후 테스트 장비에 사용되며 상업용 냉동, 대형 냉장 보관 공장 및 저온 유통 운송에 추가 응용 분야로 사용됩니다. L4 장치 1개는 2기통 및 소형 4기통 기계가 포화 상태인 중~고부하 범위를 포괄하여 단일 소형 프레임에서 73.6~84.5m³/h의 배기량을 제공하는 동시에 모든 서비스 지점에서 유지보수 접근을 유지합니다.

디자인 세대. L4는 3세대 T-시리즈 아키텍처를 기반으로 제작되었습니다. 주조 본체는 새로운 외관과 높은 구조적 강도를 갖춘 최적화된 구조 설계를 사용하고, 실린더 보어는 경화되어 연속 사용 시 내구성을 향상시킵니다. 다시 프로파일링된 실린더 헤드는 배기 맥동을 감쇠시키고 작동 소음을 낮춥니다. 새로운 밸브 플레이트는 배기 효율을 향상시키고 충격 저항을 향상시킵니다. 업그레이드된 베어링은 윤활 효과를 높이고 샤프트 고착 위험을 줄입니다. 모터는 더 높은 작동 효율, 더 큰 과부하 용량 및 확장된 작동 범위에 최적화되었습니다. 피스톤 구조는 더 얇은 링 프로파일로 재설계되어 여유 공간을 줄이고 내부 마찰 손실을 줄였습니다. 이러한 변화는 진동 특성을 줄이고 서비스 수명을 연장합니다.

모델라인. L4 제품군은 두 가지 변위 그룹의 네 가지 모델로 구성됩니다.

모델	배기량(m³/h)	실린더 구성	공칭 모터 출력
BTF4H-15.3ZE	73.6	4 × Φ70 × 55mm	13.3kW
BTF4G-20.3ZE	84.5	4 × Φ75 × 55mm	16.9kW
BTF4H-25.3GE	73.6	4 × Φ70 × 55mm	18.5kW
BTF4G-30.3GE	84.5	4 × Φ75 × 55mm	22kW

냉매 및 의무 적용 범위. L4는 R22, R404A 및 R507A를 허용합니다. T-시리즈 브로셔의 성능 데이터는 50Hz, 20°C 흡입 온도, 액체 과냉각 없음, 30~50°C의 응축 온도 및 +7.5°C에서 −45°C(R404A/R507A) 또는 −40°C(R22)의 증발 온도 전반에 걸쳐 평가되었으며 모터 1/모터 2/모터를 덮는 각 냉매에 대한 전용 적용 제한 다이어그램이 포함되어 있습니다. 3가지 부하 단계, 추가 냉각 작동 및 전자식 액체 주입 제어.

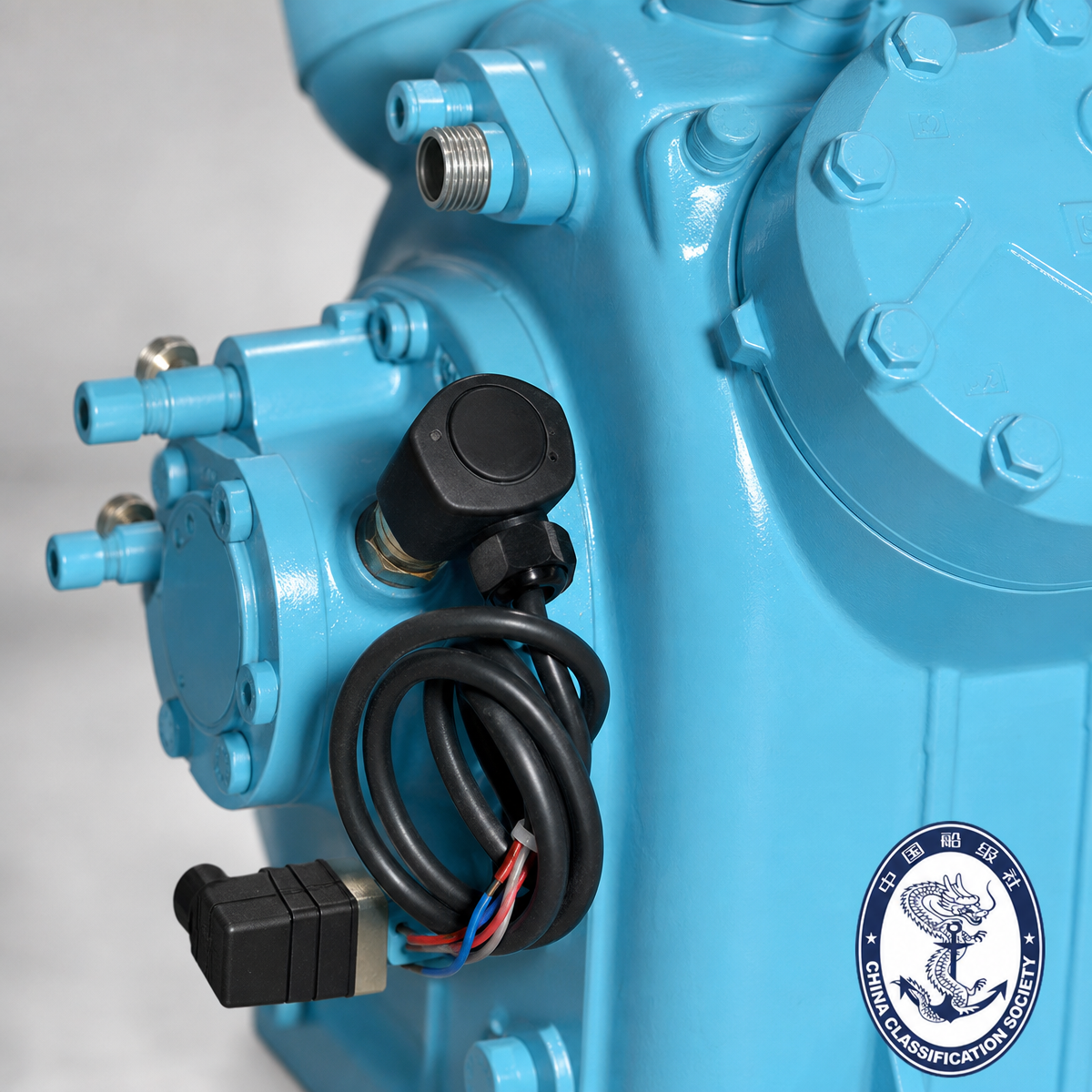

보호 및 서비스 레이아웃. 모든 L4 압축기에는 고압 연결, 토출 온도 센서 커넥터, 저압 연결, 전자 액체 주입 제어 포트, 오일 보충 플러그, 오일 배출, 자기 오일 필터, 오일 리턴(오일 분리기), 크랭크케이스 히터, 오일 압력 차동 연결(+/−) 및 전자 오일 압력 스위치 커넥터 등 완전한 12포트 연결 레이아웃이 함께 제공됩니다. 흡입 및 토출 라인 크기는 변위에 따라 조정됩니다. L4 범위에서 42mm(1 5/8') 또는 54mm(2 1/8') 흡입, 28mm(1 1/8') 토출 - 배관이 표준 냉동 스키드에 깔끔하게 통합됩니다. 요청 시 50% / 100% 부하 단계에서 4기통 모델에 대해 에너지 제어(스텝 언로딩)를 사용할 수 있습니다.

구매자가 L4를 선택하는 이유. 4기통 밸런싱은 부드러운 토크와 낮은 진동을 제공하며, 반밀폐형 구조는 서비스를 위해 크랭크케이스를 열어 두면서 장치의 작동 수명 동안 기계를 밀봉된 상태로 유지하며, CCS 유형 승인(섹션 4)을 통해 L4를 등급 어선에 직접 설치할 수 있습니다. 이는 대부분의 상업용 피스톤 라인에는 적용되지 않는 자격입니다.

정격 기준: 50Hz · 흡입 온도 20°C · 액체 과냉각 없음. Q₀ = 냉각 용량(kW), Pe = 입력 전력(kW). 아래 값은 T-시리즈 기술 매개변수 및 성능 표에서 가져온 것입니다. 나열된 그리드 외부 조건(예: -30°C 미만 R404A/R507A)의 경우 T-시리즈 선택 소프트웨어가 적용됩니다.

2.1 기계 및 전기

매개변수	BTF4H-15.3ZE	BTF4G-20.3ZE	BTF4H-25.3GE	BTF4G-30.3GE
변위(m³/h)	73.6	84.5	73.6	84.5
실린더 × 보어 × 스트로크(mm)	4×Φ70×55	4×Φ75×55	4×Φ70×55	4×Φ75×55
모터 정격 출력(kW)	18 / 13.3	27.5 / 16.9	25 / 18.5	30 / 22
오일 충전량(L)	4.5	4.5	4.5	4.5
전원공급장치(3~)	220~240V / 380~420V(50Hz); 380~400V / 440~480V(60Hz)
최대 작동 전류(A)	36.7	43.9	44.0	51.2
기동 전류(A)	97.0 / 150.0	97.0 / 150.0	125.0 / 211.0	141.0 / 233.0
무게 포함 냉동유(kg)	183	192	194	206
흡입 라인 SL(mm)	42(1 5/8')	54(2 1/8')	54(2 1/8')	54(2 1/8')
토출 라인 DL(mm)	28(1 1/8')	28(1 1/8')	28(1 1/8')	28(1 1/8')
냉매	R22 / R404A / R507A	R22 / R404A / R507A	R22 / R404A / R507A	R22 / R404A / R507A

2.2 냉각 용량 및 입력 전력 - R404A / R507A(50Hz, 20°C 흡입, 액체 과냉각 없음)

모델	Cond. (°C)	증발. (°C) →	+7.5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40	−45
BTF4H-15.3ZE	30	Q₀(kW)	71.47	59.40	48.92	39.86	32.06	25.37	19.73	14.91	10.56	7.43	—	—
		페(kW)	17.10	15.06	14.23	13.25	12.15	10.98	9.72	8.46	7.21	6.01	—	—
	40	Q₀(kW)	61.14	50.57	41.39	33.46	26.46	20.88	16.00	11.92	8.51	5.67	—	—
		페(kW)	18.55	17.40	16.12	14.72	13.25	11.74	10.25	8.71	7.27	5.93	—	—
	50	Q₀(kW)	50.36	41.43	33.65	26.94	21.22	16.38	12.33	8.98	6.23	—	—	—
		페(kW)	20.93	19.37	17.65	15.87	14.05	12.24	10.46	8.75	7.14	—	—	—
BTF4H-25.3GE	30	Q₀(kW)	93.03	85.25	71.20	58.99	48.62	39.33	31.55	24.92	19.29	14.53	10.50	—
		페(kW)	15.68	15.07	15.18	14.68	13.79	12.86	11.86	10.68	9.46	8.23	7.01	—
	40	Q₀(kW)	79.71	72.95	60.71	50.06	40.83	32.90	26.33	20.39	15.54	11.47	8.05	—
		페(kW)	17.02	16.65	17.22	16.71	15.61	14.20	12.80	11.35	9.88	8.42	7.00	—
	50	Q₀(kW)	66.65	59.99	49.72	40.75	32.99	26.32	20.85	15.86	11.85	8.51	5.76	—
		페(kW)	21.88	21.27	19.93	18.45	16.86	15.19	13.48	11.75	10.03	8.29	6.54	—
BTF4G-20.3ZE	30	Q₀(kW)	82.52	66.72	56.72	46.35	37.44	29.83	23.37	17.91	13.29	9.40	—	—
		페(kW)	18.75	17.91	16.86	15.65	14.31	12.88	11.41	9.92	8.46	7.07	—	—
	40	Q₀(kW)	70.65	58.40	48.12	39.08	31.34	24.76	19.21	14.56	10.69	7.46	—	—
		페(kW)	22.18	20.76	19.16	17.46	15.69	13.88	12.09	10.33	8.66	7.12	—	—
	50	Q₀(kW)	58.17	48.02	39.20	31.59	25.10	19.62	15.03	11.24	8.12	—	—	—
		페(kW)	25.75	23.78	21.86	19.95	18.04	16.09	14.09	12.02	9.87	—	—	—
BTF4G-30.3GE	30	Q₀(kW)	106.57	97.68	81.64	67.71	55.66	45.30	36.44	28.91	22.53	17.14	12.57	—
		페(kW)	18.37	18.20	17.68	16.93	15.88	14.87	13.63	12.29	10.90	9.48	8.08	—
	40	Q₀(kW)	91.16	83.47	69.55	57.44	46.96	37.97	30.29	23.79	18.30	13.70	9.83	—
		페(kW)	22.08	21.63	20.58	19.34	17.96	16.41	14.79	13.12	11.43	9.75	8.12	—
	50	Q₀(kW)	74.82	68.42	56.80	46.67	37.91	30.39	24.00	18.61	14.10	10.35	7.24	—
		페(kW)	25.22	24.92	23.97	23.28	19.66	17.55	15.68	13.63	11.67	9.77	7.96	—

2.3 냉각 용량 및 입력 전력 — R22(50Hz, 20°C 흡입, 액체 과냉각 없음)

모델	조건. (°C)	증발. (°C) →	+12.5	+10	+7.5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40
BTF4H-15.3ZE	30	Q₀(kW)	52.97	42.96	34.37	27.10	20.98	15.44	11.23	7.78	—	—	—	—	—
		페(kW)	12.81	12.15	11.36	10.44	9.38	8.22	7.18	5.96	—	—	—	—	—
	40	Q₀(kW)	49.76	37.70	29.97	23.44	17.95	13.00	9.20	6.08	—	—	—	—	—
		페(kW)	14.85	13.81	12.64	11.40	10.11	8.77	7.37	5.87	—	—	—	—	—
	50	Q₀(kW)	46.75	32.65	25.70	20.08	15.00	10.87	7.51	4.77	—	—	—	—	—
		페(kW)	16.56	15.15	13.63	11.68	10.76	9.33	7.69	5.76	—	—	—	—	—
BTF4H-25.3GE	30	Q₀(kW)	103.18	94.48	86.37	78.81	65.22	53.48	43.39	34.75	27.39	21.14	15.86	—	—
	40	Q₀(kW)	93.09	85.13	77.70	70.78	58.34	47.60	38.37	30.49	23.80	18.18	13.39	—	—
	50	Q₀(kW)	82.99	75.78	69.05	62.78	51.49	41.76	33.41	26.30	20.27	15.20	—	—	—
BTF4G-20.3ZE	30	Q₀(kW)	42.05	50.56	40.74	32.41	25.35	17.35	12.88	9.14	—	—	—	—	—
	40	Q₀(kW)	55.10	44.71	35.84	28.33	22.02	15.02	10.67	7.21	—	—	—	—	—
	50	Q₀(kW)	48.36	39.05	31.13	24.48	17.60	12.54	8.74	5.65	—	—	—	—	—
BTF4G-30.3GE	30	Q₀(kW)	118.55	108.58	99.29	90.62	75.06	61.61	50.05	40.16	31.74	24.60	18.55	—	—
	40	Q₀(kW)	107.08	97.96	89.44	81.51	67.25	54.94	44.37	35.35	27.70	21.23	15.78	—	—
	50	Q₀(kW)	95.60	87.34	79.62	72.34	59.49	48.33	38.76	30.61	23.70	17.90	—	—	—

2.4 CCS 인증 공칭 조건(R507A, 인증서 부록에 따라)

형식	설계압력	배기량 (m³/h)	정격조건 (°C)	정격속도 (r/min)	정격용량 (kW)	정격출력 (kW)
BTF4H-15.3ZE	3.2MPa	73.6	−31.5 / 40.5	1450	12.0	10.7
BTF4G-20.3ZE	3.2MPa	84.5	−31.5 / 40.5	1450	14.2	12.7
BTF4H-25.3GE	3.2MPa	73.6	−6.5 / 43.5	1450	38.8	18.6
BTF4G-30.3GE	3.2MPa	84.5	−6.5 / 43.5	1450	44.4	21.6

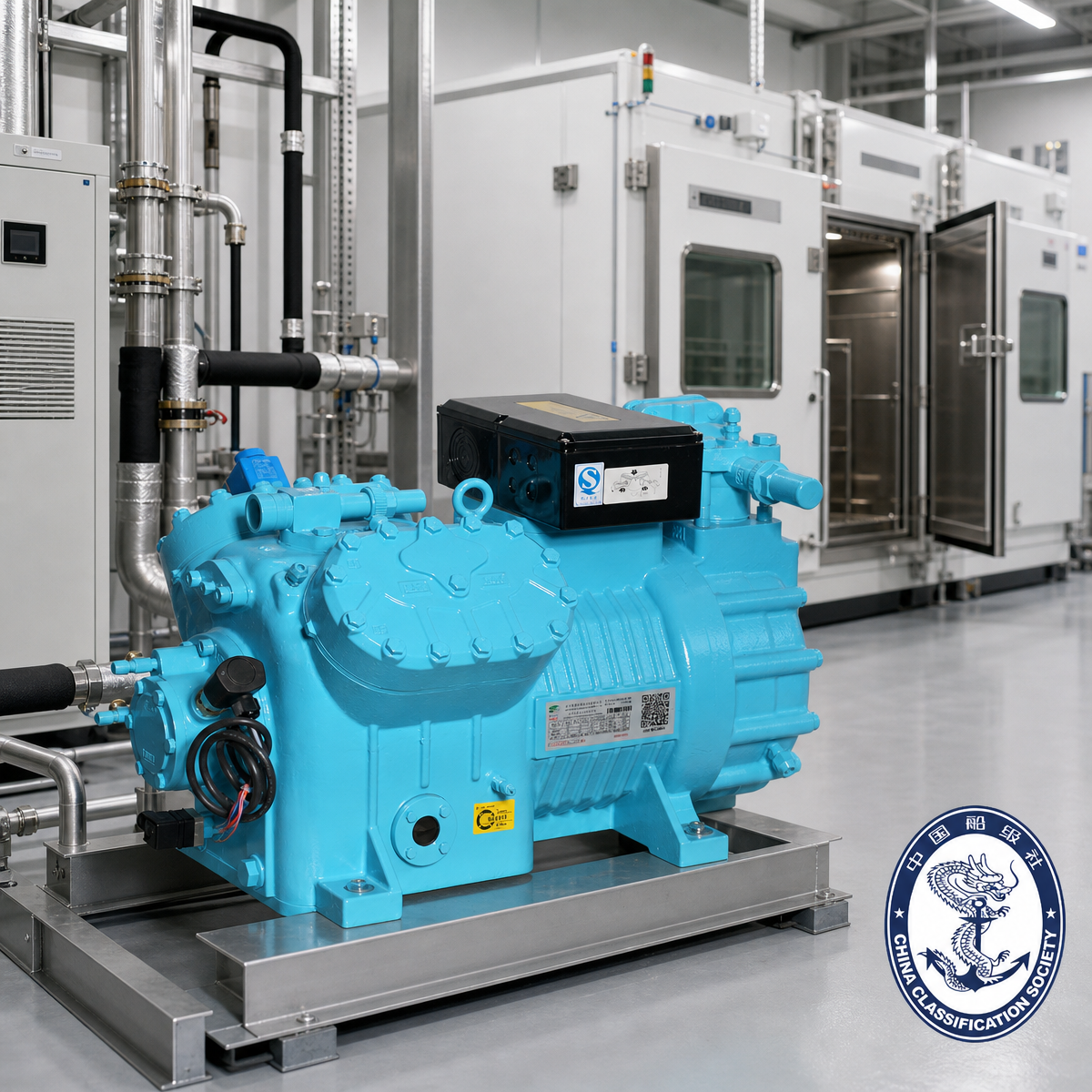

환경 시뮬레이션 테스트 챔버(주요 응용 프로그램) 환경/기후 테스트 챔버는 L4의 주요 애플리케이션입니다. 챔버의 압축기는 깊은 저온 및 고온 사이클링 전반에 걸쳐 안정적인 설정점을 유지하고 빠르게 냉각되어야 하며 최소한의 서비스로 수년간의 반복 테스트 사이클 동안 안정적으로 실행되어야 합니다. L4는 데이터시트에 문서화된 모든 축에서 이 의무를 일치시킵니다.

냉매 적합성 - R404A 및 R507A는 표준 챔버 냉매이며 둘 다 게시된 성능 표에 포함됩니다(레거시 챔버의 경우 R22 포함).
깊은 저온 기능 - R404A/R507A 테이블은 30~50°C 응축에서 증발하여 −45°C까지 작동하며(예: BTF4G-30.3GE: −45°C/30°C 응축에서 12.57kW) 일반적인 챔버 범위의 저온 끝을 지원합니다.
온도 등급 확산 - 한 시리즈 내에서 Z(중저온) 모델은 저온 챔버 유형을 다루고 G(중고온) 모델은 주변 및 고온 사이클 챔버를 다루므로 하나의 제품군이 챔버 라인에 걸쳐 있습니다.
2단계 용량 제어(50% / 100%) - 짧은 주기 없이 챔버 컨트롤러가 설정점을 유지하고 마모를 줄이고 측정된 환경을 안정화할 수 있습니다.
반밀폐형 크랭크케이스 + 자기 오일 필터 — 테스트 장비의 일반적인 긴 무인 작동 주기를 위한 낮은 누출 및 깨끗한 오일 회로.

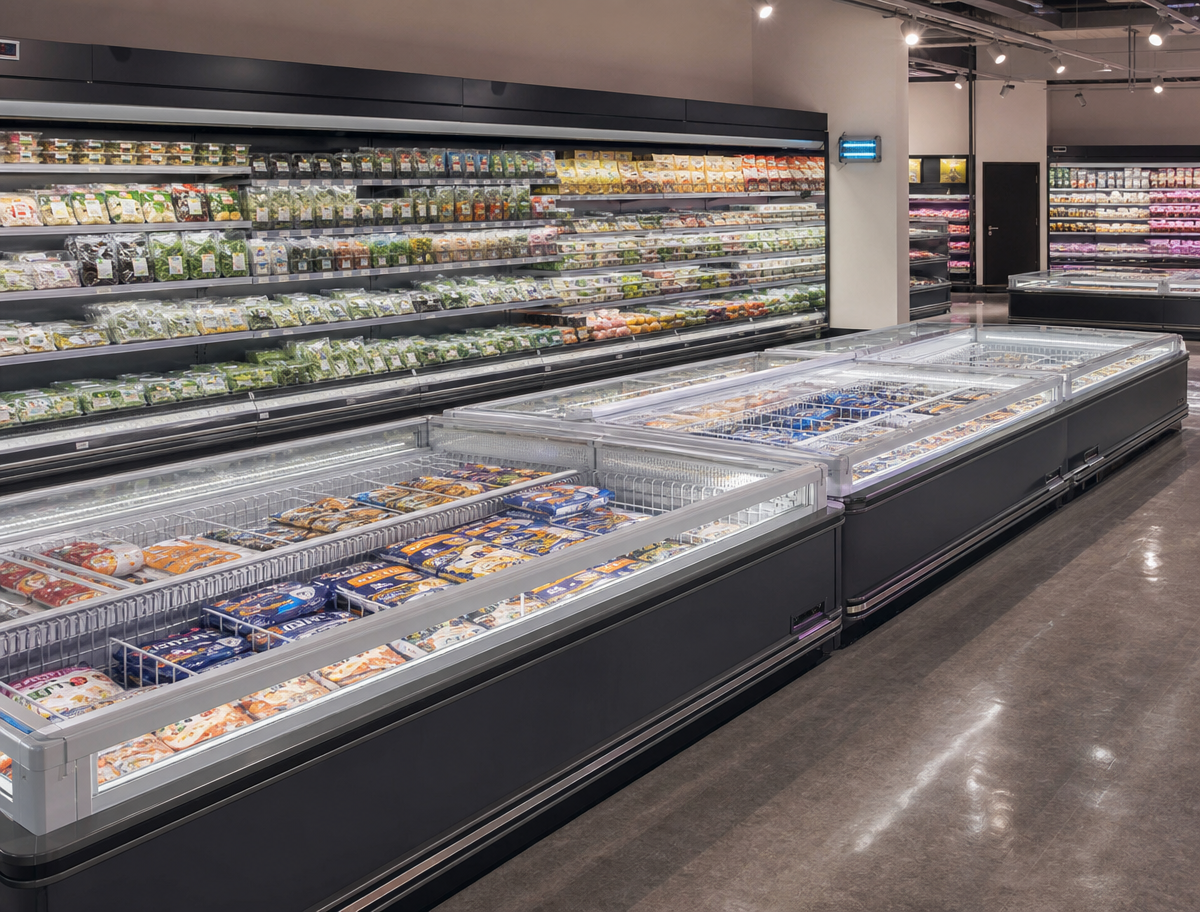

상업용 냉동. L4의 73.6~84.5m³/h 변위 및 R22/R404A/R507A 적용 범위는 슈퍼마켓 저온 케이스, 소매 냉동고 아일랜드 시스템 및 단일 장치가 여러 기계를 준비하지 않고도 12~44kW의 냉동 부하(CCS 인증 공칭 지점당)를 운반해야 하는 중형 상업용 냉동 공장의 표준 드라이버가 됩니다.

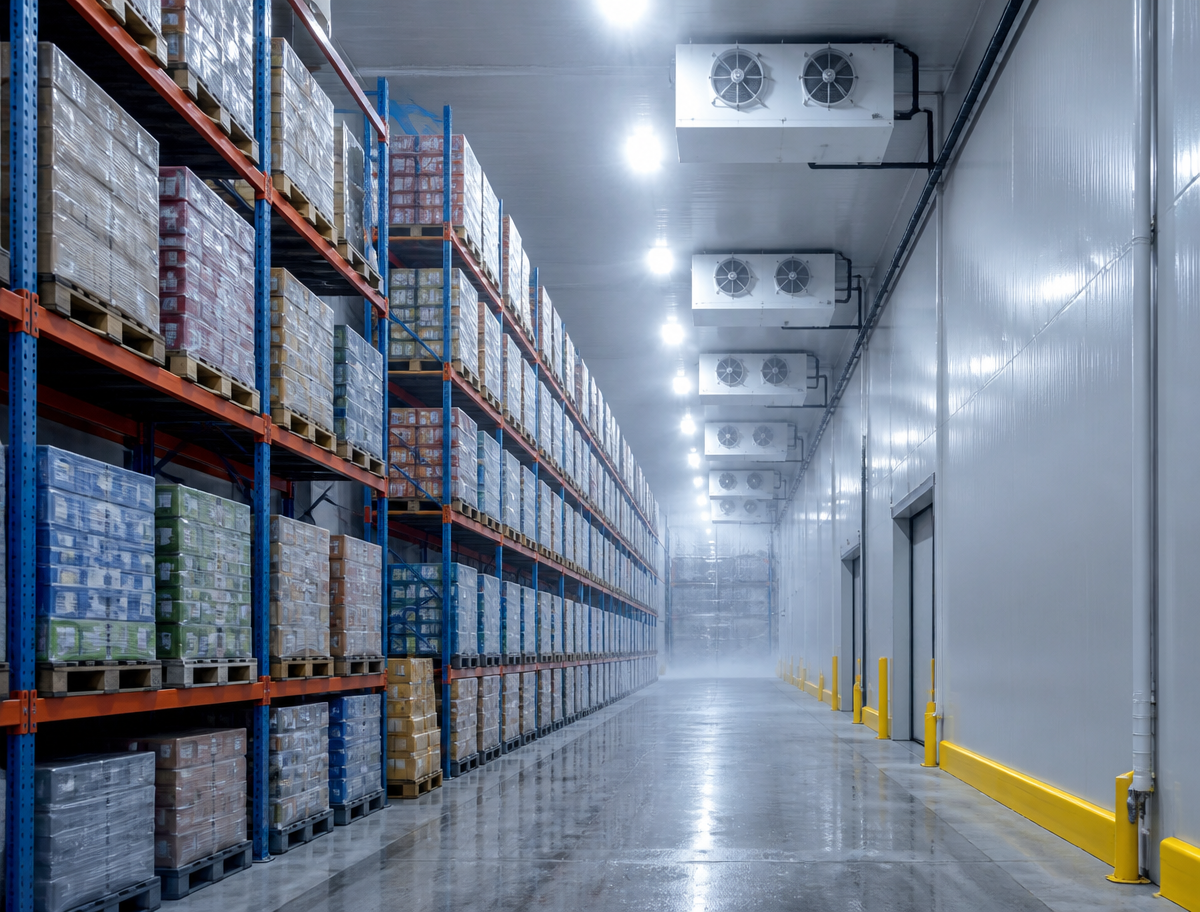

대형 냉장 보관 장치. 냉동 및 숙성 창고의 경우 L4는 중간 용량 대역에 적합합니다. R22 성능 테이블은 30~50°C 응축에서 증발하여 −40°C까지 확장되며(예: BTF4G-30.3GE는 −30°C / 30°C 응축에서 18.55kW를 제공), R404A/R507A 테이블은 −45°C에 도달합니다. 냉동된 상점. 4기통 밸런싱은 연중무휴로 장기간 작동 시 진동을 낮게 유지하며, 반밀폐형 크랭크케이스는 수년 간의 연속 서비스 기간 동안 누출 유지 관리를 최소화합니다.

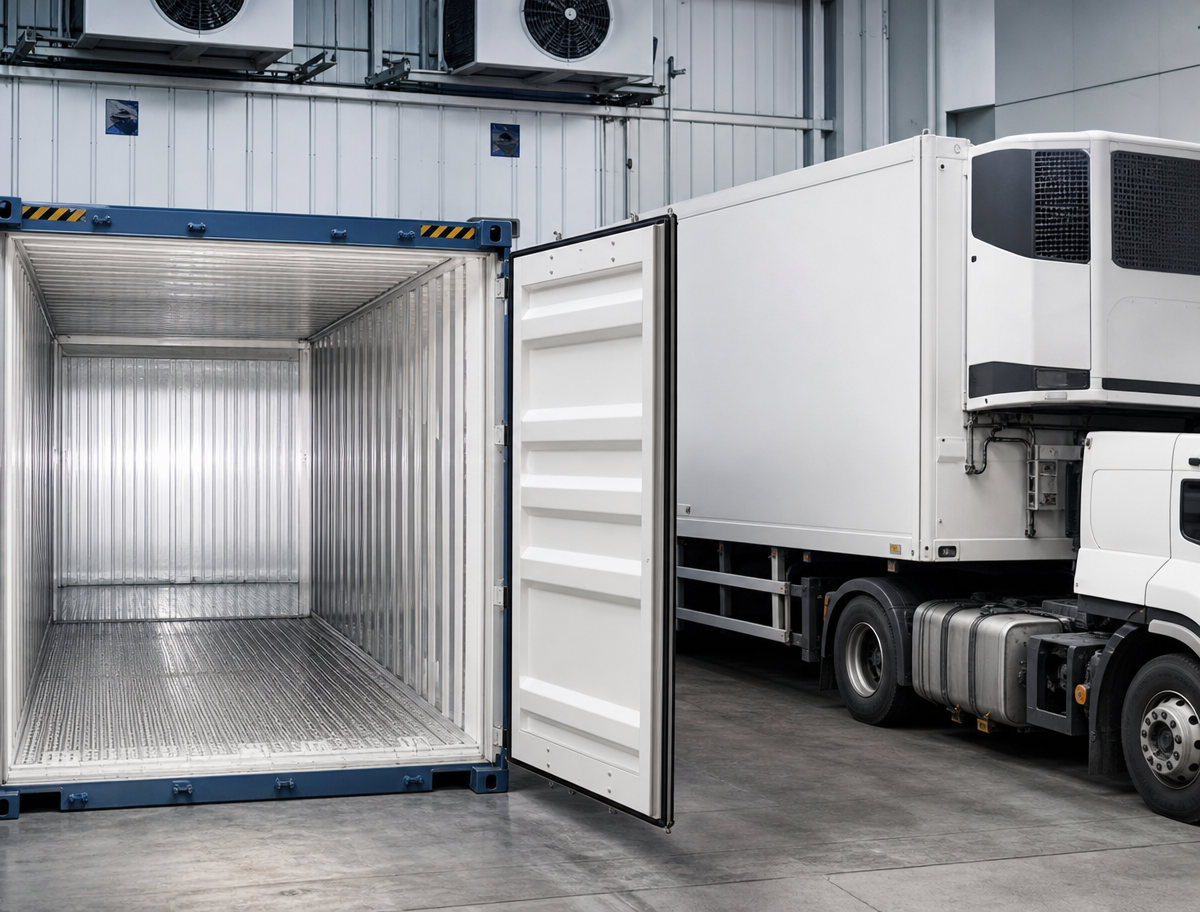

콜드체인 운송 및 물류. 냉동고 및 저온 유통 인프라 구매자는 표준 스키드 및 컨테이너 냉동 레이아웃에 통합되는 소형 4×Φ70×55 / 4×Φ75×55 프레임(냉동유 포함 183~206kg), 50Hz / 220~480V 공급 유연성, 일반적인 저온 유통 플랜트의 오일 분리기, 리시버 및 제어 밸브 배열에 직접 매핑되는 12포트 연결 레이아웃 때문에 L4를 선택합니다.

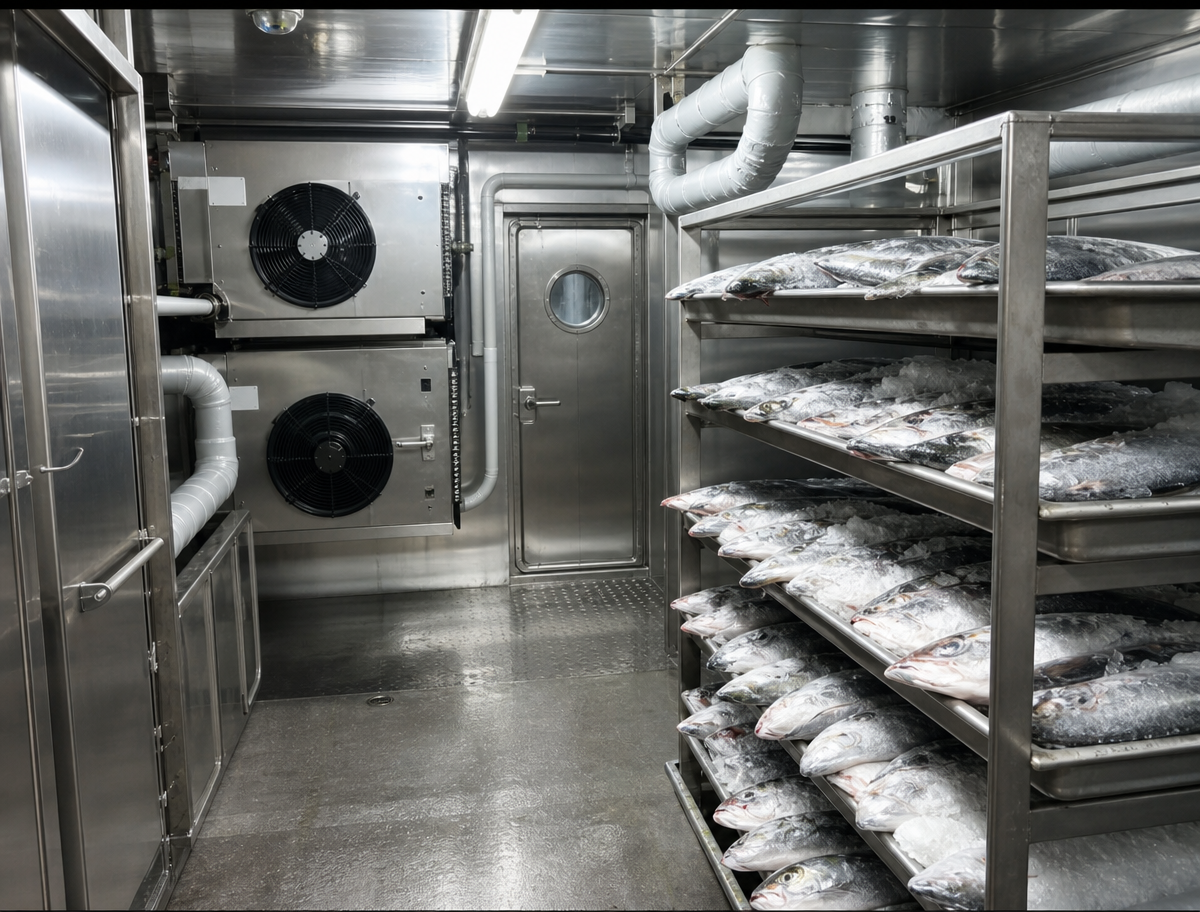

해양 냉동(CCS 유형 승인). 증명서의 '목적' 조항은 국내 어선과 원양 어선에 적용됩니다. 어선에서 L4는 갑판 아래에 어획물을 보관하는 데크 냉동 설비를 구동합니다. 등급 승인은 승인된 제품 검사 계획에 따라 CCS 검사관 검사를 통해 압축기를 등급 선박에 설치할 수 있음을 의미하며, 이는 선박 건조업체 및 수리 프로젝트에 대한 주요 규정 준수 장애물을 제거합니다. 승인된 R507A 공칭 지점(−31.5/40.5°C 및 −6.5/43.5°C)은 냉동 및 냉장 어획 작업을 모두 포괄합니다.

일반적인 시스템 구성. T-시리즈 상업용 냉동 회로도에서 압축기는 오일 분리기, 오일 필터, 오일 펌프, 오일 압력 차동 스위치 및 오일 회로의 오일 레벨 투시창과 함께 작동합니다. 저압 측에 전자 팽창 밸브와 압력 조절 밸브가 있는 증발기 회로; 고압 측의 콘덴서, 리시버, 드라이어 필터, 솔레노이드 밸브, 감온식 팽창 밸브 및 체크 밸브로 구성됩니다. L4의 12포트 레이아웃은 이 배열과 일대일로 일치합니다.

T-시리즈 L4 반밀폐형 피스톤 압축기에는 중국 선급 협회(CCS) 형식 승인 인증서 가 있습니다 . 이는 제조업체가 해당 클래스 규칙에 따라 인증된 제품을 생산할 수 있고 형식이 승인된 테스트를 통과했다는 해양 업계의 공식 확인입니다.

인증서 세부 사항(인증서 번호: ZG24PTB00058_01):

품목	세부정보
인증서 유형	형식승인증명서(型式认可证书)
인증서 번호	ZG24PTB00058_01
제조업체	Zhejiang Brilliant Refrigeration Equipment Co., Ltd.(浙江博莱特特特冷设备有限公主), 저장성 신창현
제품	냉동 압축기(냉각 압축기), 제품 코드 M0001
대상	국내 어선/원양 어선
승인된 표준	1. 원양용 강철 어선 건조에 관한 CCS 규칙(2021) 및 개정안, 5부, 2장 · 2. 원양용 어선의 법정 검사에 관한 기술 규칙(2019), 7장, 2장 · 3. 국내 원양 어선의 법정 검사에 대한 기술 규칙(2019), 7장, 2장
발급기관	CCS 절강 지점(中國船级社浙江分社)
발행일	2024년 10월 29일
유효기간	2029년 10월 28일
승인 도면 번호	ZG24PPP20185
승인 테스트 보고서	XSBC-CCS-2024001(2024-09-10, 제조업체 실험실); FXP20240565 / 0566 / 0567 / 0568 / 0570 (2024-09-11, 닝보 제품 및 식품 품질 검사 아카데미 / 닝보 섬유 검사 연구소)
범위 내 L4 모델	BTF4H-15.3ZE, BTF4G-20.3ZE, BTF4H-25.3GE, BTF4G-30.3GE (R507A, 설계 압력 3.2 MPa, 정격 속도 1450 r/min) — 전체 부록에는 S4/M4/L6 피스톤 라인 및 YLG 나사 라인도 포함됩니다.

구매자에게 승인이 갖는 의미 형식 승인 후 모든 생산 단위는 승인된 제품 검사 계획에 따라 CCS 검사관의 검사를 받습니다. 검사가 만족스러우면 협회는 개별 기계에 대한 해양 제품 인증서를 발급합니다. 인증서는 또한 공장의 무석면 선언(협회 검토)을 기록하고 유지 관리 조건을 정의합니다. 주요 특성에 영향을 미치는 설계, 재료 또는 제조 변경은 재승인되어야 합니다. 공장 품질 관리 시스템은 효과적이고 일관성을 유지해야 합니다. 협회는 만료일 전후 3개월 이내에 연간 정기 심사를 통해 제조 공정에 대한 미고지 심사를 실시할 수 있습니다.

범위 참고. 승인된 제품은 냉동 압축기 자체입니다. 증발기, 응축기 및 제어 상자는 승인의 일부가 아닙니다. 인증서 사본은 협회의 도장이 찍혀 있는 경우에만 유효하며, 종이 인증서와 전자 인증서는 하나의 전체이므로 함께 사용해야 합니다.

선박 프로젝트의 경우 수산물 인증서를 요청할 때 인증서 번호와 대상 모델을 제공하십시오. 우리 팀은 공장에서 CCS 측량사 검사 작업 흐름을 지원합니다.
