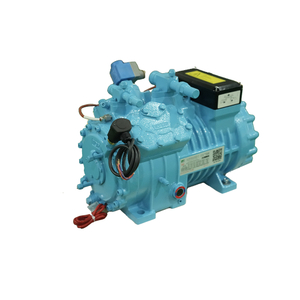

YBF6F-20.2DS 저온 30 마력 2 단계 압축기

기술 매개 변수

Blait는 YBF6F-20.2DS 압축기를 사용하여 산업 급 냉장 솔루션을 제공합니다. 극심한 추운 환경을 위해 설계된이 2 단계 장치는 -70 ° C의 낮은 온도에서 안정적인 작동을 보장합니다.

핵심 사양
평가 전력 : 20 마력 (15 kW).
공기 전달 용량 : 73.6 m³/h (저압), 36.9 m³/h (고압).
R22, R404A 및 R507A 냉매에서 작동합니다. 380-480V/3 상/50-60Hz 전원 공급 장치와 호환됩니다.

성능 하이라이트는
-70 ° C ~ 30 ° C의 증발/응축 범위에서 35.5kW ~ 4.23kW (R22/R507A)의 냉각 용량을 유지합니다. 강제 윤활 시스템은 무거운 하중에서 최소한의 마모를 보장합니다.

구조적 특징
자기 나사 오일 여과를 갖춘 6 기통 구성 (φ70/70x55.0 mm). 하위 제로 스타트 업에서 오일 점도 문제를 방지하기위한 크랭크 케이스 히터 (140W)가 포함되어 있습니다.

연결 표준화
SL (42mm) 및 DL (35mm) 가스 포트. 16 센서, 유압 제어 및 압력 모니터링을위한 라벨링 된 인터페이스. 오일 충전/배수 포트를 통한 단순화 된 유지 보수 (위치 5-6).

운영 안전
최대 작동 전류 : 37a. 배기 온도 센서를 통한 내장 열 보호 (위치 2). 체중 : 미리 채워진 윤활제가있는 220kg.

시스템 통합 계획을위한 치수 도면 및 전체 성능 테이블을 다운로드하십시오. 냉매 별 작동 지침은 Blait에 문의하십시오.

YBF6F-20.2DS 저온 30 마력 2 단계 압축기의 특징

화려한 YBF6F-20.2DS는 에너지 효율, 확장 내구성 및 적응성을 특징으로하는 저온 응용 프로그램을 위해 설계된 이중 단계 압축기입니다. 산업용 냉장 시스템을 위해 설계된이 제품은 -70 ° C의 낮은 증발 온도를 지원하고 단순화 된 유지 보수를 위해 모듈 형 구성 요소를 통합합니다.

주요 기능

1. 이중 단계 압축

• 두 압축 단계는 점차 냉매 압력을 증가시킵니다.

• 방전 온도를 줄이고 다양한 작동 조건에서 효율성을 향상시킵니다.

2. 에너지 효율적인 설계

• 고효율 밸브 플레이트 충격 저항성 스프링 스틸.

• 최소 데드 우주 설계 및 중장비 모터 구성.

3. 확장 된 서비스 수명

• 저속 피스톤로드, 크롬 도금 피스톤 링, 강화 크랭크 샤프트.

• 대용량 오일 펌프 및 특허 오일 리턴 시스템은 신뢰성을 향상시킵니다.

4. 이중 모터 호환성

• 운영 요구에 유연하게 적응하기위한 두 가지 모터 구성을 지원합니다.

5. 저음과 진동

• 2/4/6 기통 모델에서 최적화 된 질량 밸런싱은 원활한 작동을 보장합니다.

6. 포괄적 인 안전 보호

• 표준 : 운동 온도 (PTC), 배기 온도, 위상 시퀀스 및 오일 흐름 보호.

• 선택 사항 : 오일 압력/온도, 고압, 오일 레벨 및 모터 과부하 보호.

7. 고급 윤활 시스템

• 오일 필터, 유량 스위치, 분리기, 히터, 쿨러 (선택 사항) 및 체크 밸브가 포함됩니다.

• POE 170/150 오일을 사용합니다. 흡습성 특성으로 인해 신중한 취급이 필요합니다.

8. CIC 시스템 (선택 사항)

• 전자 액체 주입은 배기 온도를 감소시키고 오일 탄화를 방지합니다.

9. 넓은 운영 범위

• 냉매 R22, R404A 및 R507A와 호환됩니다.

• -50 ° C에서 -70 ° C 사이의 증발기 온도에 적합합니다.

10. 모듈 식 유지 보수 설계

• 상실하기 쉬운 부품은 가동 중지 시간 및 수리 비용을 최소화합니다.

11. 강력한 재료 선택

• 충격 저항성 스프링 스틸 및 합금 구조 강철은 성분 수명을 보장합니다.




주요 사양

• 모터 파워 : 30 마력 / 22kW

• 실린더 : 6 (φ82/82 × 55.0 mm)

• 변위 : 101.1 m³/h

• 석유 용량 : 4.75 l

• 전압 : 380–420V/50Hz 또는 440–480V/60Hz

• 윤활 : 강제 오일 펌프

• 체중 : 234kg (기름 포함)

• 크랭크 케이스 히터 : 140 W.

이 압축기는 고급 엔지니어링과 사용자 중심 디자인을 결합하여 저온 환경을 요구하는 데 이상적입니다.

Zhejiang Briliant Refrigeration Equipment Co., Ltd. 회사 강점

Zhejiang Briliant Refrigeration Equipment Co., Ltd. 통합 R & D 및 생산 시스템, 고급 제조 기술, 인증 품질 관리, 학업 협력, 엄격한 테스트 프로토콜 및 지속적인 구성 요소 혁신을 통한 업계 리더십을 보여줍니다. 다음은 핵심 강점에 대한 확장 된 세부 사항입니다.

1. 통합 R & D 및 생산 시스템

• 디자인, R & D, 제조 및 판매 운영을 결합합니다.

• Hangzhou에서 R & D Center를 운영하여 24 명의 전문 연구원 및 엔지니어를 포함하여 100 명 이상의 직원이 있습니다.

• 압축기 혁신 및 프로세스 최적화에 중점을 둡니다.




2. 정밀 제조 기술

• 압축기 바디 가공을위한 전용 생산 라인을 유지합니다.

• 고정밀 CNC 장비를 사용하여 ± 0.01mm 공차 수준을 달성합니다.

• 자동 조립 프로세스를 통해 일관된 제품 품질을 보장합니다.




3. 산업 인증

• 국가 산업 제품 생산 라이센스 (XK06-015-00999)를 보유하고 있습니다.

• ISO9001 (품질), ISO14001 (환경) 및 ISO45001 (안전) 표준 인증.

• 중국 냉장 협회 (CRS)의 공인 회원.




4. 학업 파트너십

• Xi'an Jiaotong University와 나사 로터 프로파일 최적화에 협력합니다.

• 압축기 효율 테스트를위한 계산 유체 역학 (CFD)을 구현합니다.

• 냉장 시스템 설계를 발전시키기 위해 R & D 데이터를 공유합니다.




5. 테스트 및 교정 인프라

• -40 ° C ~ 50 ° C 작동 범위를 다루는 12 개의 성능 테스트 스테이션을 운영합니다.

• 데이터 수집에 고정밀 수입 장비 (예 : Danfoss 센서)를 사용합니다.

• CNIM (National Institute of Metrology) 교정을 통해 장비를 검증합니다.




6. 구성 요소 혁신 전략

• 24 개월마다 베어링 시스템 및 윤활 기술을 업그레이드합니다.

• 신뢰성 검증을 위해 500 시간 이상의 지구력 테스트를 수행합니다.

• 재료 과학 연구를 통해 압축기 서비스 수명을 연장합니다.

ybf6f-20.2ds 저온 30 마력 연장 암이있는 2 단계 압축기 : 자주 묻는 질문

1. 주요 기술 사양은 무엇입니까?

• 정격 전력 : 30 마력 (22.4kW).

• 작동 온도 범위 : -40 ° C ~ 10 ° C.

• 저온 환경에서 효율성을 높이기위한 2 단계 압축 설계.

• 확장 암 : 표준 길이 300mm, 최대 600mm의 사용자 정의 가능.

2. 이 압축기는 어떤 산업을 위해 설계 되었습니까?

• 냉장 시설, 냉동 식품 가공, 화학 냉장 및 산업용 냉각 시스템.

• 이하 이하 환경에서 안정적인 성능이 필요한 응용 프로그램에 적합합니다.

3. 유지 보수를 얼마나 자주 수행해야합니까?

• 윤활 점검 : 500 시간마다.

• 풀 서비스 (씰, 베어링, 필터) : 매년 또는 4,000 시간마다.

• 연장 암은 3 개월마다 토크 검사가 필요합니다.

4. 어떤 냉매가 호환됩니까?

• R404A, R507A 및 암모니아 (NH₃) 용으로 설계되었습니다.

• 재료는 부식 저항에 대한 ASME B31.5를 준수합니다.

5. 에너지 효율 표준을 충족합니까?

• ISO 1217 : 2009 변위 압축기 효율 벤치 마크를 초과합니다.

• 2 단계 설계는 단일 단계 모델에 비해 에너지 소비를 15-20% 줄입니다.

6. 어떤 보증 및 지원이 제공됩니까?

• 압축기 본문에 대한 24 개월 제한 보증.

• 확장 암 및 물개에 대한 12 개월 범위.

• 4 시간 이내에 이메일/전화를 통한 기술 지원.

7. Extension Arm은 기능을 어떻게 개선합니까?

• 분리 된 장착을 통해 진동 전송을 40% 줄입니다.

• 공간이 제한된 환경에서 유연한 설치를 허용하십시오.

• 사전 매치 된 볼트 구멍은 표준 압축기 프레임과 정렬됩니다.
