냉동 플랜트, 스크류 또는 피스톤 압축기 중 어느 것이 더 좋습니까?

'나사 또는 피스톤'이라는 질문은 피스톤 기계가 실제로 작동 사이에 정지하고 냉각되어야 하는 압축 공기 산업에서 거의 그대로 복사되었습니다. 이러한 프레임은 냉동 공장에서는 쓸모가 없으며, 이것이 바로 많은 구매자가 잘못된 스프레드시트를 사용하여 값비싼 선택을 하는 이유입니다.

냉동 압축기에는 휴지 기간이 없습니다. 냉장 매장, 아이스크림 라인, 슈퍼마켓 선반 시스템 또는 어선 창고는 연간 6,000~8,760시간 작동하며 기계는 이들 모두에서 온도를 유지할 것으로 예상됩니다. Blait(Zhejiang Briliant Refrigeration Equipment Co., Ltd.)에서 구축한 두 기술은 모두 반밀폐형이며 정의된 증발 및 응축 온도 쌍에서 냉각 부하에 대해 평가되었으며 둘 다 해당 조건에서 연속 작동하도록 설계되었습니다.

따라서 실제 질문은 추상적으로 어떤 기계가 더 나은지가 아닙니다. 온도 상승, 부하 프로필, 냉매, 압력 범위 및 유지 관리 직원에게 적합한 구조입니다. 이 가이드에서는 엔지니어가 공장 크기를 정할 때 실제로 사용하는 매개변수를 사용하여 답변합니다.

주요 테이크 아웃

• 듀티 사이클은 냉동의 판별자가 아닙니다. 압축비와 토출 온도는 다음과 같습니다. 두 가지 유형의 단일 단계 기계는 증발하는 영하 30C 이하에서 숨이 차게 됩니다.

• 왕복동 압축기는 높은 압력비에서 높은 체적 효율을 유지하므로 더 작고 저렴한 기계는 낮은 온도에서 킬로와트를 전달합니다. 이것이 바로 당사의 저온 범위가 2단 피스톤인 BTF4G-12.3DS, BTF6J-16.3DS 및 BTF6F-30.3DS인 이유입니다.

• 스크류 압축기는 바닥 평방미터당 용량, 무단계 슬라이드 밸브 용량 제어, 액체 슬러깅 내성, 더 낮고 평평한 배출 온도 측면에서 승리합니다. 당사의 단일 스테이지 스크류 제품군은 YLG20Z-84부터 YLG180G-535까지입니다.

• 대략 영하 25°C에서 영하 30°C 이하의 증발 온도에서 스크류는 효율성을 유지하기 위해 이코노마이저 주입 포트나 2단계가 필요합니다. 이코노마이저 연결 없이 나사를 구입하는 것은 저온 프로젝트에서 가장 흔하고 비용이 많이 드는 실수입니다.

• 약 400kW 이상의 작업에서는 스크류 구성이 더 이상 선택 사항이 아니며 그 뒤에 단계별 피스톤 장치가 있는 기본 부하에 대한 기본값이 됩니다.

• 귀하의 플랜트를 정비하는 데 얼마나 고통스러운지를 결정하는 구성 요소는 압축기가 아닙니다. 이는 흡입 및 배출 포트의 서비스 밸브와 그에 따른 압력 강하입니다.

실제로 다른 점: 두 개의 반밀폐형 기계, 두 가지 오류 모드

왕복 운동: 높은 체적 효율과 하나의 실제 마모 ​​품목

반 밀폐형 피스톤 냉동 압축기는 일정한 양의 흡입 증기를 실린더에 가두어 피스톤 크라운과 밸브 플레이트 사이에 밀어 넣습니다. 실린더 헤드의 리드 밸브는 측정을 수행하며 노화되는 부분입니다. 1,450rpm에서 각 밸브 립은 초당 약 24회 구부러지며 가스가 전달하는 모든 것에 대해 구부러집니다.

이것이 피스톤 유지 관리의 전체 이야기입니다. 지속적으로 높은 토출 온도로 인해 오일이 탄화되면 밸브 립이 뻣뻣해지고 밀봉이 풀리며 다음 스트로크에서 압축이 다시 실린더로 누출되어 실제로 파손되기 전에 용량이 감소합니다. 당사의 3세대 T-시리즈는 최적화된 압축기 본체, 고급 실린더 헤드, 개선된 밸브 플레이트 및 강화 베어링 등 이러한 경로를 정확하게 다루고 있습니다. 이것이 바로 이 제품군이 간헐적인 사용이 아닌 지속적인 작업 부하에서 안정적인 성능을 제공하도록 지정된 이유입니다.

구조적 이점도 똑같이 현실적입니다. 실린더는 고정된 부피로 채워지기 때문에 압력비가 높아질수록 체적 효율이 높게 유지됩니다. 열악한 작업 조건에서 4기통 기계는 동일한 설치 공간의 나사보다 실제 냉각 용량으로 더 많은 이론적 스윕 부피를 제공하므로 피스톤 구조가 저온실 및 고양력 작업에 대한 경제적인 해답이 됩니다.

스크류: 지속적인 압축, 제어가 핵심

단일 스테이지 스크류 냉동 압축기에는 밸브가 고장날 일이 없습니다. 정밀하게 가공된 두 개의 로터가 하우징 내부에서 회전하고 주입된 오일막으로 밀봉 및 윤활되며 로터가 회전하는 동안 압축이 계속됩니다. 토출 온도는 작동 맵 전체에서 더 낮고 훨씬 평평하며, 진동은 더 낮고, 모터는 왕복 기계의 크랭크케이스 열이 아닌 냉각된 가스 흐름에 위치합니다.

나사의 첫 번째 비용이 더 높은 곳은 제어입니다. 슬라이드 밸브는 피스톤이 제공할 수 있는 고정 단계 대신 작업 범위 전체에 걸쳐 지속적인 용량 조절을 제공하므로 월요일 아침 풀다운과 목요일 밤 보류 부하 사이에서 부하가 변동하는 플랜트는 순환하는 대신 수요를 따릅니다. 우리 장치는 또한 돌입 전류를 줄이는 부분 권선 시동과 낮은 증발 온도에서 효율성을 회복하는 중간 단계 증기 주입을 위한 이코노마이저 포트를 사용합니다.

중요한 한계는 듀티 사이클이 아니라 압축 비율입니다.

공기 압축기 기사에서 읽게 될 60~70% 듀티 사이클 주장은 잊어버리십시오. 냉동에서 단일 단계 기계의 수명을 끝내는 경계는 응축 및 증발 포화 압력 사이의 비율입니다. 왜냐하면 이 비율이 토출 온도를 결정하고 토출 온도가 오일과 밸브 플레이트를 파괴하기 때문입니다.

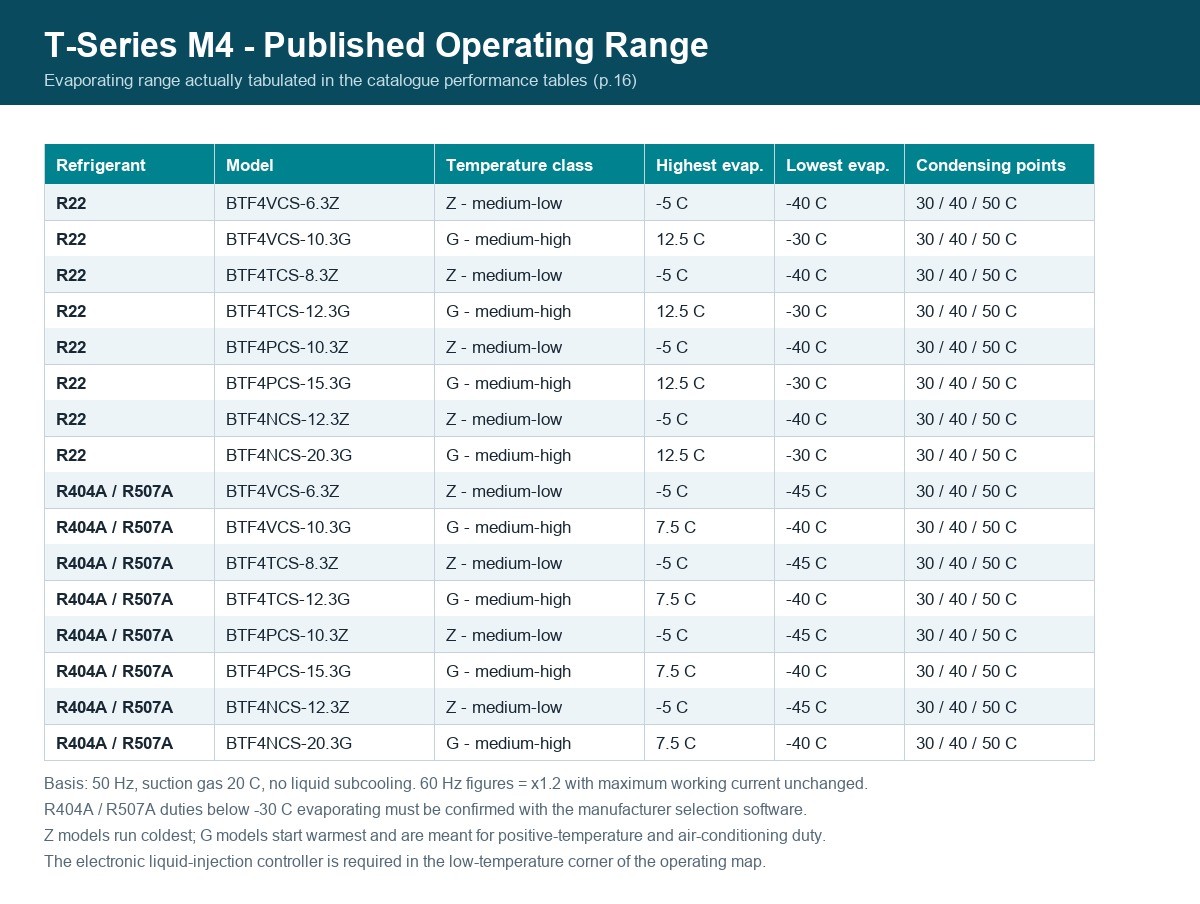

T-시리즈 M4 4기통 프레임에 대해 공개된 작동 범위. Z 등급은 R404A 및 R507A에서 증발하여 영하 45C에 도달합니다. 영하 30C 이하에서는 당사 선택 소프트웨어를 통해 의무를 확인해야 하며 저온 코너에는 전자 액체 주입 컨트롤러가 필요합니다.

답을 결정하는 다섯 가지 질문

1. 증발온도와 응축온도

리프트는 전체 사양입니다. 평균이 아닌, 실내에서 볼 수 있는 가장 차가운 증발 온도와 기계가 볼 수 있는 최악의 주변 환경의 응축 온도를 취하십시오. 여름 무더위 속에서 지붕에 장착된 콘덴서와 도어 고장 후 첫 번째 풀다운 시 완전히 로드된 블래스트 챔버는 지정되지 않은 선택을 죽이는 두 가지 지점입니다.

경험상 우리 엔지니어들은 높은 리프트에서 응축 온도가 1C 상승할 때마다 대략 2~3%의 용량을 사용합니다. 이것이 바로 우리가 등급판에서 효율적으로 보이는 기계보다 더운 날 여유가 있는 기계를 인용하는 것을 선호하는 이유입니다. 이를 시작 추정치로 간주하고 특정 모델의 용량 및 전력 표와 비교하여 확인합니다.

2. 시간당 몇 입방미터가 아니라 정격 지점에서 몇 킬로와트인지

피스톤과 나사 사이의 변위를 비교하면 거의 아무것도 알 수 없습니다. 왜냐하면 두 기계가 동일한 조건에서 스위프 볼륨의 매우 다른 부분을 전달하기 때문입니다. 동일한 냉매의 동일한 증발 및 응축 쌍에서 냉각 용량(kW)과 입력 전력(kW)을 비교합니다.

참고로 당사의 4기통 T 시리즈 M4 프레임(BTF4VCS, BTF4TCS, BTF4PCS 및 BTF4NCS)은 4.4 ~ 15kW 모터 입력, 34.73 ~ 56.25m3/h 변위 및 117 ~ 138kg의 중량을 커버하므로 나사 장치가 과도하게 제작되고 2기통 피스톤이 과부하될 수 있는 위치에 정확하게 배치됩니다. 반면에 당사의 YLG60G~YLG180G 스크류 모델은 바닥 면적과 파이프 랙 하중이 첫 번째 비용보다 중요한 냉장 보관 및 식품 가공 공장에서 최대 535HP까지 향상됩니다.

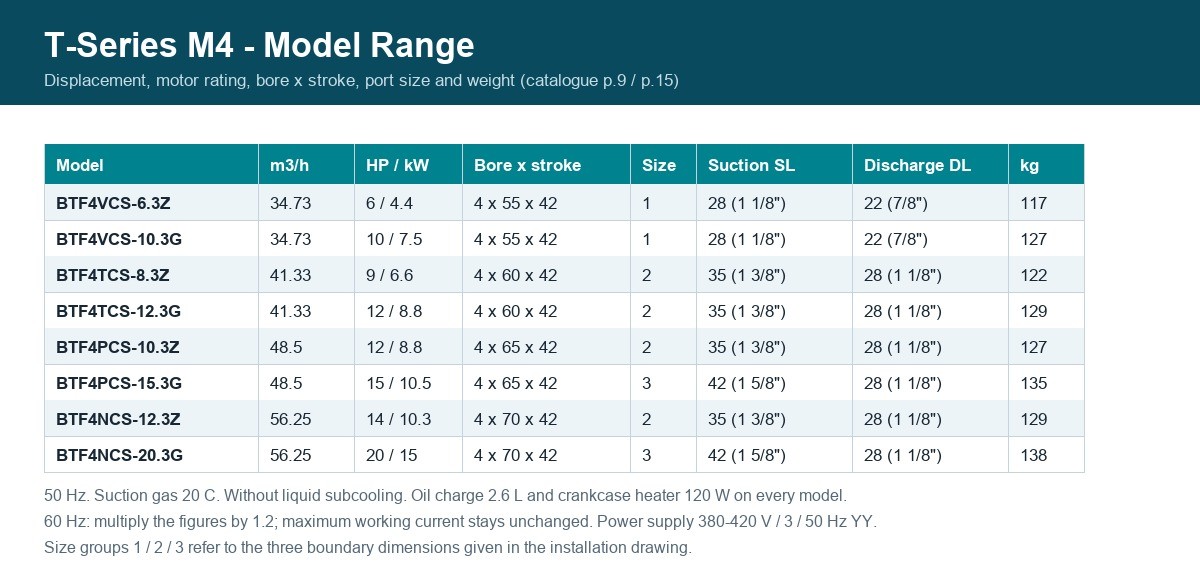

M4 범위 전체의 변위, 모터 정격 및 포트 크기. 흡입 포트는 크기 그룹에 따라 1 1/8인치에서 1 5/8인치로 커지며, 이는 서비스 밸브가 파이프 런이 아닌 기계를 따르는 이유입니다.

3. 평하중 또는 요동하중

플랜트가 일정한 부하에 대해 일정한 온도를 유지하는 경우 두 기술 모두 설계점 근처에서 실행되며 피스톤의 더 낮은 구매 가격이 승리합니다. 제상 주기, 엇갈린 문 열림 및 다중 공간 확장으로 인해 실제로 발생하는 부하 변동이 발생하는 경우 지속적인 제어는 비용을 지불할 가치가 있습니다.

다중 실린더 왕복 기계는 개별 실린더를 언로드하여 부분 부하에 도달하므로 단계가 개별적입니다. 4기통 프레임에서는 적은 수의 용량 안정 상태를 얻습니다. 슬라이드 밸브 나사는 변조 범위를 통해 지속적으로 움직이며 두 기계의 VFD는 남은 부분을 부드럽게 만듭니다. 20개의 방이 있는 유통 창고의 경우 피스톤 트림을 사용하여 스크류 베이스 로드를 지정합니다. 방이 2개인 매장 확장의 경우 피스톤 장치 2개를 서로 맞대어 배치하여 하나의 서비스가 중단되면 재고가 차갑게 유지되도록 지정합니다.

4. 어떤 냉매, 어떤 오일, 어떤 압력을 가하는가

당사의 단일 스테이지 스크류 제품군에는 YLG20Z~YLG50Z 모델의 R22, R404A 및 R507A와 YLG60G~YLG180G 모델의 R407A 및 R407F가 포함된 R134a가 포함되며, R22 시스템의 경우 POE150 또는 AB100 충전, HFC 기계의 경우 POE170이 포함됩니다. 소형 4기통 YBF4CC-6.2ZR 과 나머지 YBF 제품군은 동일한 공통 냉매를 사용합니다.

CO2는 다른 라벨이 아닌 다른 기계입니다. 당사의 미임계 CO2 시리즈는 3.0 MPa 로우 사이드 및 5.3 MPa 하이 사이드의 설계 범위, IP66 단자 보호 및 POE 60 윤활을 통해 영하 50C ~ 영하 10C 증발 창에서 YBFS4F-7DK ~ YBFS4N-30DK를 실행합니다. 해당 압력 및 온도 프로필에 맞게 용도가 변경된 HFC 압축기는 무더운 첫 번째 여름 주에 작동하지 않습니다.

5. 식물을 관리하는 사람은 누구이며 도움은 얼마나 멀리 있습니까?

지역 냉장 창고 네트워크의 냉동 설비 기술자는 의 부품을 사용하여 오후에 피스톤 기계의 리드 밸브 세트, 스트레이너 및 윤활유를 교체할 수 있습니다 예비품 카탈로그 . 스크류 서비스는 덜 빈번하지만 더 전문적입니다. 오일, 오일 필터, 공기 필터 및 오일 분리기 요소는 일반적으로 숙련된 기술자가 수행하며 분리기 요소는 기계가 효율성을 유지하는지 여부를 결정하는 부품입니다.

바다에 있을 선박의 경우 미적분학이 다시 변경됩니다. 당사의 T-시리즈 4기통 M4 프레임은 R507의 어선 냉동 작업에 대해 ZG24PTB00058 인증서에 따라 CCS 유형 승인을 보유하고 있으며, 이러한 서류 작업으로 인해 가격보다는 해양 설치용 피스톤 구조를 지정합니다. 에서 인증 배경을 읽을 수 있습니다. 우리 분류 협회 기사 .

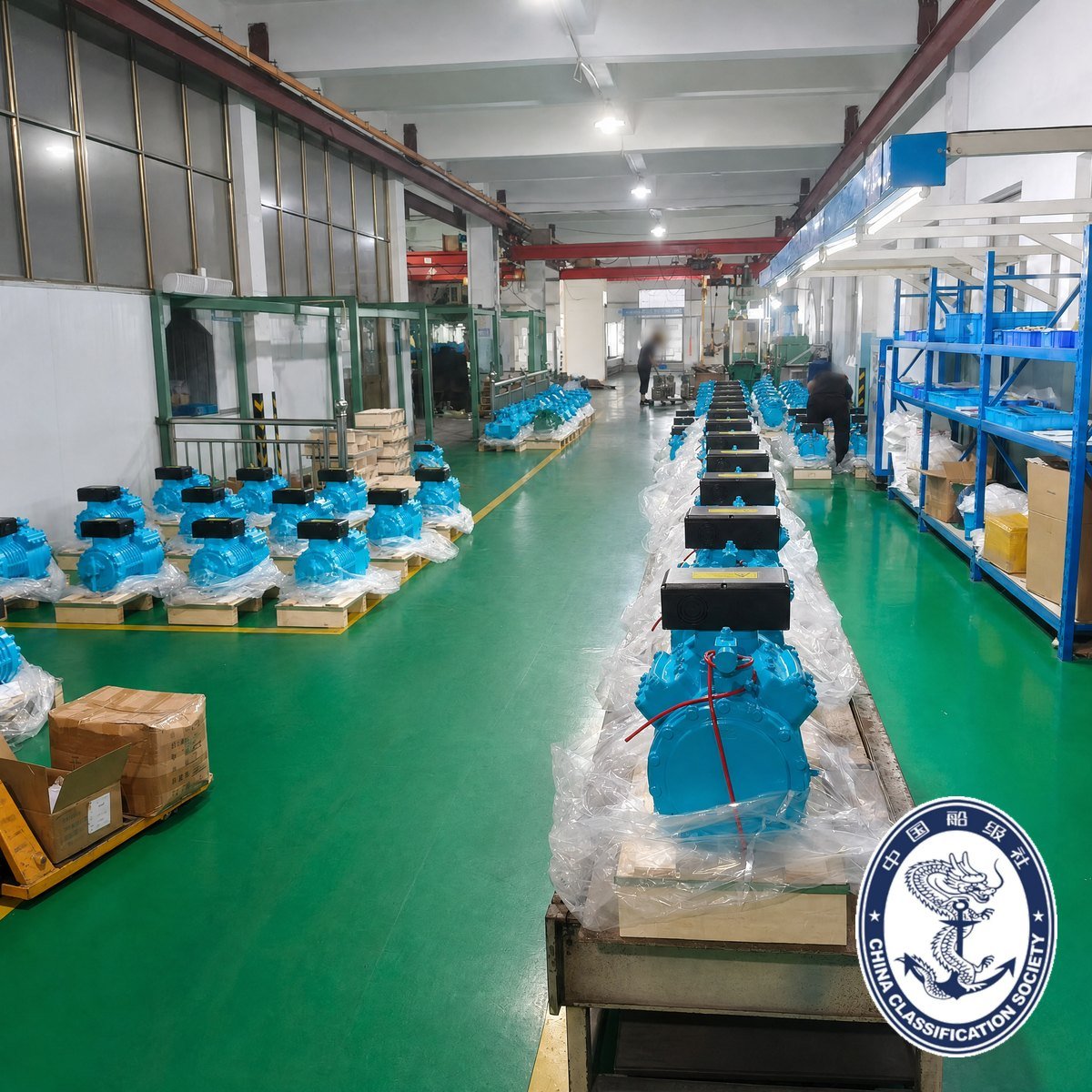

절강성 Xinchang의 조립 라인에서 완성된 반밀폐형 압축기. 모든 장치는 포장하기 전에 실행 테스트를 거쳤으며, 이는 현지 예비품에 의존하는 원격 운영자가 실제로 구매하는 것입니다.

누구도 할 수 없는 비교: 서비스 밸브와 흡입 압력 강하

모든 압축기 비교는 기계에서 멈추고 기계에 볼트로 연결된 11개의 구성 요소를 잊어버립니다. 우리는 둘 다 제조하므로 밸브 세트를 현장 구매가 아닌 선택의 일부로 취급합니다.

왕복동 기계는 전체 충전물을 펌핑하거나 회수하지 않고 밸브 플레이트를 열 수 있도록 두 포트 모두에서 격리가 필요합니다. 스크류는 동일한 격리가 필요하지만 지속 흐름이 더 높고 오일 회수 동작이 다르기 때문에 포트 형상이 더 중요합니다. 당사의 스크류 압축기용 J2BS 차단 밸브는 주철이며 R22, R404A 및 R507A 서비스의 경우 영하 30C ~ + 150C에서 4.5MPa 등급을 가지며 스크류 압축기 포트에 맞는 크기입니다. 피스톤 측에서는 암모니아 및 프레온 시스템용 주철 앵글 스톱 밸브, , 황동 서비스 볼 밸브 , 및 2 단계 솔레노이드 밸브 코일 , 회로 균형을 위한 체크, 릴리프, 압력 유지 및 압력 조절 밸브 및 오일 온도 제어 밸브를 공급합니다.

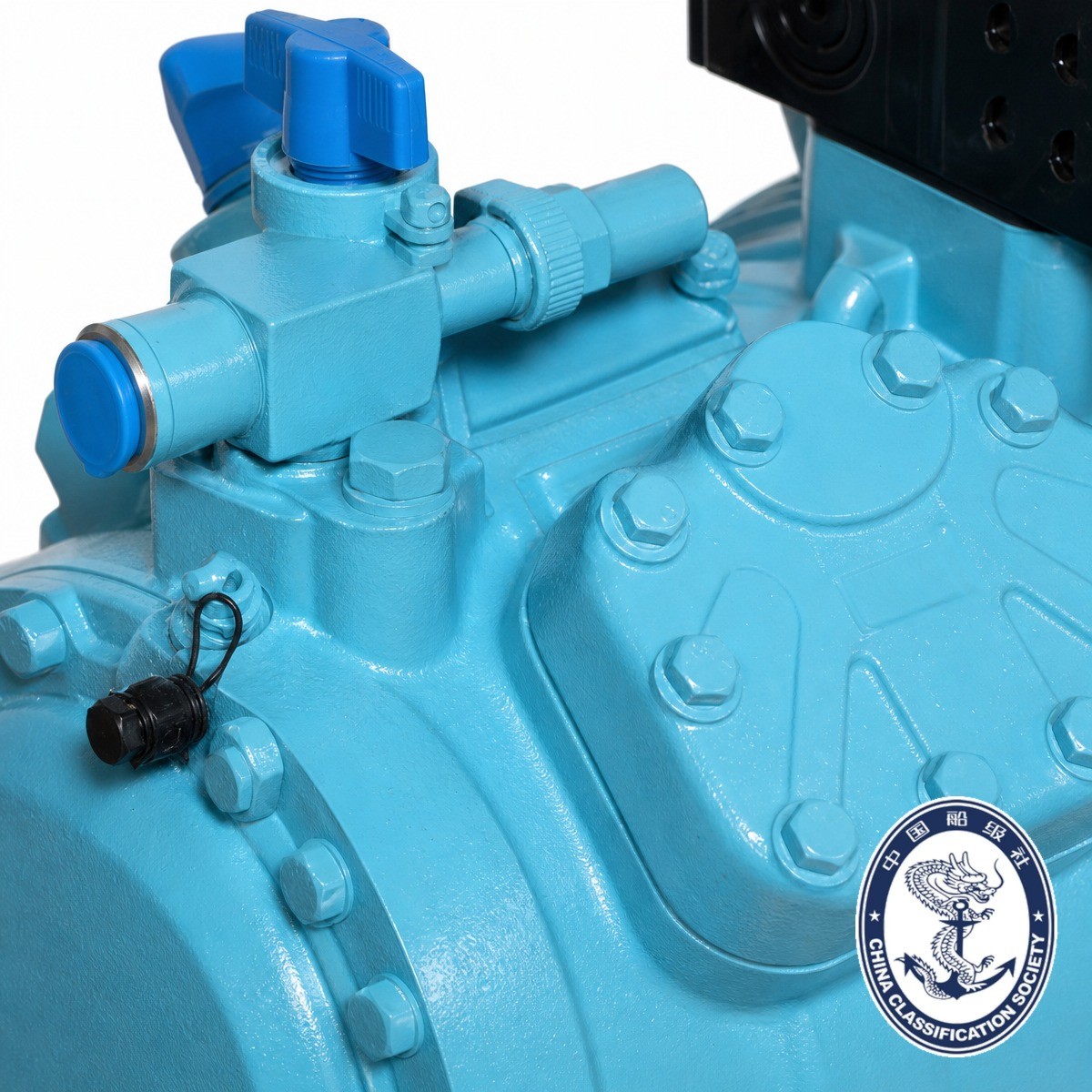

생산 M4 기계의 흡입 및 배출 서비스 밸브와 로타락 조인트. 이 인터페이스는 밸브 플레이트 서비스가 오후에 걸릴지 주말에 걸릴지 결정합니다.

귀하의 결정에 따른 세 가지 결과:

• 흡입측의 압력 강하는 플랜트 수명 동안 킬로와트로 지불됩니다. 크기가 너무 작은 밸브나 여과기 또는 냉동 엔지니어가 아닌 배관공에게 유리하게 라우팅된 라인은 압축기가 작동해야 하는 포화 압력을 높입니다. 흐름에 대해 게시된 압력 강하를 확인하고 스레드 크기만 확인하지 마십시오.

• 피스톤 플랜트가 진동합니다. 이는 결함이 아니라 왕복 역학이므로 기계 연결부와 파이프 런의 유연한 커넥터에 -40C에서 +150C까지 정격 4.5MPa의 스크류 플랜트는 조인트에 대해 더 조용하고 온화하므로 해당 요구 사항이 줄어들지만 제거되지는 않습니다. TR 시리즈 로타록 밸브 조인트를 장착합니다.

• CO2 및 저온 기계에는 드럼의 냉매 이름이 ​​아닌 압력 및 온도 등급이 봉투와 일치하는 밸브 세트가 필요합니다. 당사의 밸브 제품군은 바로 이러한 이유로 4.5 MPa 등급으로 제작되었습니다.

추측이 아닌 계산된 총 소유 비용

온라인 비교에서는 가상의 달러 수치를 포함하는 5년 도표를 게시하는 것을 좋아합니다. 정직한 버전은 방법입니다. 대답은 실제로 연간 영업 시간에 따라 바뀌기 때문입니다.

에너지 비용은 각 부하 대역에 걸쳐 해당 대역에서 소비한 시간의 합계에 해당 대역의 전력 입력을 곱한 값입니다. 자체 증발 및 응축 쌍의 용량 및 전력 테이블에서 전력 입력을 얻고, 공간에서 부하 프로필을 얻습니다. 3개의 입력, 가상 숫자 없음:

1. 연간 운영 시간. 계절 농산물 상점이나 작업장과 같이 연간 약 2,000시간 미만의 공장에서는 나사 가격 프리미엄을 거의 갚지 못합니다. 유통 냉장 창고인 6,000시간 이상의 공장은 그럴 것입니다.

2. 부분 부하 형태. 공장이 일년 중 대부분을 설계의 50~70%로 보내는 경우, 스크류의 연속 슬라이드 밸브 제어는 일반적으로 피스톤이 최대 부하에서 더 좋아 보이는 경우에도 연간 킬로와트시에서 고정 속도 피스톤을 능가합니다.

3. 유지 관리 및 가동 중지 시간. 피스톤 마모 부품은 가격이 저렴하고 사내 작업에 적합합니다. 나사 분리 요소는 비용이 더 많이 들고 자주 교체되지 않습니다. 한 시간의 따뜻한 방의 가치를 더해 보세요. 왜냐하면 두 가지 모두를 왜소하게 만드는 적재된 창고에 있기 때문입니다.

실제 조건에서 당사의 선택 소프트웨어나 자신의 스프레드시트를 사용하여 한 번 산술을 수행하면 일반적으로 순위가 분명해집니다. 가까운 곳에서는 현지 직원이 서비스할 수 있는 기계를 구입하세요.

우리가 반복적으로 보는 6가지 크기 조정 실수

1. 데이터 시트의 용량 표가 해당 열에 도달하기 때문에 증발하는 영하 40C의 단일 스테이지 기계를 지정합니다. 도달하면 토출 온도가 합법적으로 유지되지 않습니다. BTF6F-30.3DS 또는 절약형 나사와 같이 2단계로 진행합니다.

2. 가격이 더 저렴하기 때문에 이코노마이저 연결이 없는 나사를 주문한 다음 저온에서 가동하고 15년 동안 전기료 차액을 지불하는 것입니다.

3. 고장난 피스톤 압축기 1개를 더 작은 단계식 장치 2개 대신 더 큰 압축기로 교체합니다. 중복성은 우리가 감사한 모든 냉장 매장에서 가장 저렴한 업그레이드입니다.

4. 배관공의 편의를 위해 흡입 라인과 밸브의 크기를 조정합니다. 압력 강하는 영구적인 전기세입니다.

5. 최악의 여름 주가 아닌 등급 조건에 따라 기계를 평가합니다. 응축 온도는 일정하지 않으며 데이터시트도 해당 사이트가 아닙니다.

6. 냉매를 선택하기 전에 기술을 선택하고 오일, 밸브 엘라스토머 및 압력 범위를 모두 다시 살펴봐야 합니다.

결정 요약

자주 묻는 질문

피스톤 냉동 압축기가 지속적으로 작동할 수 있습니까?

예, 그래야 합니다. 작업장 공기 압축기와 달리 반밀폐형 냉동 압축기는 정격 조건에서 연속 작동하도록 설계되었습니다. 왜냐하면 냉장 보관소는 냉각 요구를 멈추지 않기 때문입니다. 실질적인 한계는 듀티 사이클 비율이 아니라 압축비와 토출 온도입니다. 이것이 바로 매우 낮은 증발 온도가 단일 스테이지 장치를 휴지시키는 대신 BTF6J-16.3DS와 같은 2단 기계로 처리되는 이유입니다.

스크류와 피스톤 냉동 압축기 중 어느 것이 유지 비용이 더 저렴합니까?

피스톤은 개입당 가격이 저렴하고 리드 밸브 세트, 개스킷 및 스트레이너가 일상적인 항목으로 포함되어 사내 작업에 적합합니다. 나사에는 개입이 덜 필요하지만 보다 전문적인 개입이 필요하며 오일 분리기 요소는 반복되는 중요한 부분입니다. 15년의 수명 동안 전기 요금을 제외하고 차이는 작으므로 결정 요인은 일반적으로 누가 작업을 수행할 수 있는지입니다.

피스톤 유닛과 스크류 유닛의 용량을 어떻게 비교하나요?

절대 변위로. 동일한 냉매 및 오일에서 동일한 증발 및 응축 온도에서 냉각 용량(kW)과 흡수 전력(kW)을 비교합니다. 피스톤의 체적 효율은 스크류보다 훨씬 더 천천히 압력비에 따라 붕괴됩니다. 따라서 +5C 증발에서 얻는 순위는 -35C에서의 순위가 아닙니다. 우리가 게시한 표는 정확하게 이 비교를 위해 EN 12900 스타일 등급 점수를 사용합니다.

스크류 압축기는 피스톤보다 조용합니까?

예, 의미 있는 차이입니다. 왕복동 기계는 맥동과 구조 기인 소음을 발생시킵니다. 이것이 바로 우리가 견고한 파이프 대신 유연한 커넥터와 회전식 조인트를 기계에 지정하는 이유입니다. 압축기가 점유 공간 위나 옆에 위치한다면 이것만으로 기술이 결정됩니다.

압축기와 동일한 공급업체로부터 밸브를 구입해야 합니까?

아니요, 하지만 두 가지 이유가 있습니다. 당사의 서비스 밸브는 자체 압축기 포트에 맞게 크기와 나사산이 지정되어 있으므로 격리는 실제로 어댑터 없이 작동하며 전체 기계에 대해 우리가 인용하는 압력 강하 수치는 이미 올바른 크기의 밸브를 가정합니다. 포트 크기가 잘못된 밸브는 선택한 효율성을 조용히 취소할 수 있습니다.

하나의 공급업체가 냉장 창고와 해양 시설을 모두 다룰 수 있습니까?

예. 육상에서는 냉장실, 급속 냉동, 블록 얼음, 유제품 및 공정 냉각을 위한 T-시리즈 및 YBF 왕복동 압축기와 대형 공장용 YLG 반밀폐형 나사를 공급합니다. 해상에서 당사의 4기통 M4 프레임은 R507의 어선 작업에 대한 CCS 유형 승인을 받았으며 당사의 밸브 제품군은 ISO 9001, ISO 14001, ISO 45001, TS 압력 배관 라이센스, IATF 16949 및 CE 인증에 따라 제조되었습니다.

선택을 위해 우리에게 보낼 것

귀하의 조건에 맞는 모델, 용량 및 전력표, 일치하는 밸브 세트 및 견적을 제공해 드리겠습니다. 9줄이면 충분합니다:

1. 필요한 냉각 용량(kW) 또는 실내 용적, 단열재 및 제품(아직 모르는 경우)

2. 방이 유지해야 하는 증발 온도

3. 응축 온도 또는 현장의 최악의 여름 환경 및 응축기가 공냉식인지 수냉식인지 여부

4. 냉매 또는 고정하지 않은 경우 선호하는 것

5. 방 또는 회로 수 및 함께 제상 여부

6. 연간 작동 시간 및 부하 프로필(계속 또는 변동)

7. 사용 가능한 전기 공급: 위상, 전압, 주파수 및 돌입 감소 필요 여부

8. 육상 또는 해상 설치 및 모든 분류 협회 요구 사항

9. 누가 공장에 서비스를 제공하고 예비품이 얼마나 빨리 필요한지

연락처 페이지를 통해 이를 보내주시면 당사 엔지니어링 팀이 카탈로그가 아닌 선택 항목을 반환해 드립니다. 왕복동 구조를 먼저 더 깊이 이해하고 싶다면 냉동용 왕복동 압축기의 기본을 읽어보고 , 회전 대안에 대해서는 스크류 압축기의 작동 원리를 읽어보세요..
