냉장고가 어떻게 음식을 신선하게 유지하는지 또는 에어컨이 왜 전체 방을 식히는 지 궁금한 적이 있습니까? 대답은 냉장주기, 차가운 것을 생성하는 대신 열을 움직이는 영리한 시스템입니다. 가정 주방에서 글로벌 콜드 체인 물류에 이르기까지 현대 생활을 강화합니다. 이 초보자 안내서에서는 분류하여 압축기 , 응축기, 팽창 밸브 및 증발기 등 주요 냉장 사이클 구성 요소를 냉각 시스템이 명확하고 간단한 단계에서 어떻게 작동하는지 이해할 수 있습니다.
냉장주기는 열을 움직이는 과정입니다. 차갑게 만들지 않습니다. 대신 원치 않는 열을 제거합니다.
우리는 냉장고, 냉동고 및 에어컨 등 어디에서나 볼 수 있습니다. 대기업은 또한 콜드 체인 물류에 의존합니다.
· 음식을 안전하고 신선하게 유지합니다.
· 여름에는 집을 편안하게 만듭니다.
· 운송 중에 의약품과 화학 물질을 보존합니다.
· 대규모 산업 냉각 시스템을 지원합니다.
야구 다이아몬드를 생각해보십시오. 각베이스는 사이클의 단계입니다. 압축기는 홈 플레이트에서 시작합니다. 응축기는 1 루에 앉아 있습니다. 2 루에서 팽창 밸브는 압력을 줄입니다. 마지막으로, 증발기는 3 루에서 기다립니다. 플레이어가 현장을 돌아 다니는 것처럼 냉매는 각 단계를 통해 흐릅니다.
또 다른 방법 : 끓는 물. 고압에서는 더 높은 온도에서 끓습니다. 저압에서는 훨씬 빨리 끓습니다. 냉매도 같은 방식으로 행동합니다.
단계 | 행동 | 냉매 상태 |
압축 | 가스는 압박, 압력 및 온도 상승입니다 | 저압 증기 → 고압 증기 |
응축 | 열이 거부되고 증기는 액체로 변합니다 | 고압 증기 → 고압 액체 |
확장 | 압력이 급격히 떨어지고 냉매가 냉각됩니다 | 고압 액체 → 저압 혼합물 |
증발 | 공기 또는 물체에서 열이 흡수되어 액체 증발 | 저압 액체 → 저압 증기 |
이 사이클은 지속적으로 반복되어 우리가 사용하는 모든 냉각 시스템에 전원을 공급합니다.
모든 냉장 시스템은 네 가지 핵심 부분에 의존합니다. 그들은 함께 열을 움직이고 우리가 매일 사용하는 냉각 효과를 만듭니다.

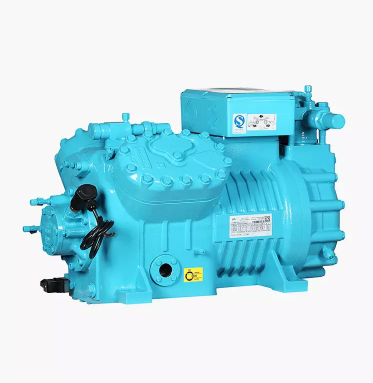

압축기는 사이클의 '하트 '처럼 작용합니다. 냉매를 로 당깁니다 저압 증기 . 압축 후, 그것은 고압, 고온 증기 로 둡니다.
그것이하는 일 :
· 냉매 가스의 양을 줄입니다.
· 압력과 온도를 높입니다.
· 전체 시스템을 통해 냉매를 밀어냅니다.
압축기 유형 :

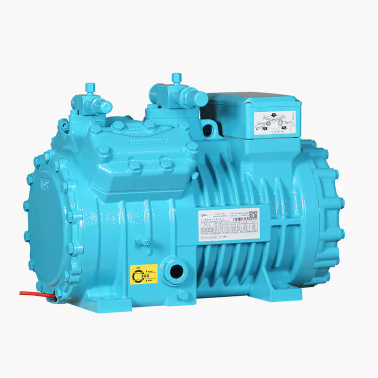

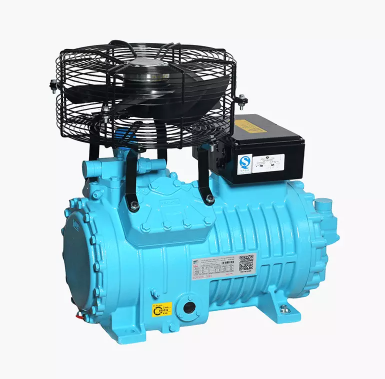

유형 | 일반적인 사용 사례 |
스크롤 | 주거용 AC, 히트 펌프 |
로타리 | 작은 냉각 장치 |
왕복 | 냉장고, 작은 냉각기 |
나사 | 큰 산업용 냉각기 |
그렇기 때문에 기술자는 종종 펌프 나 심장이라고 부릅니다.
압축 후 냉매는 열을 방출해야합니다. 응축기는 열교환 기 역할을함으로써이를 가능하게합니다.
작동 방식 :
· 핫 증기는 압축기에서 들어갑니다.
· 공기 또는 물에 대한 열을 거부합니다.
· 증기는 로 응축됩니다 고압 액체 .
응축기 유형 :
· 공랭식 -팬을 사용하여 코일을 가로 질러 공기를 불어냅니다.
· 수냉식 -더 나은 열 전달을 위해 물 흐름에 의존하십시오.
우리가 보는 예 : 실외 AC 유닛, 옥상 냉각기, 대형 냉각 타워.
다음은 팽창 밸브가 있으며 때로는 계량 장치라고합니다. 그 임무는 냉매 압력과 온도를 낮추는 것입니다.
기능 :
· 증발기에 들어가는 냉매를 제어합니다.
· 냉각 부하에 따라 흐름을 조정합니다.
· 시스템 안정성을 유지합니다.
장치 유형 :
장치 유형 | 작동 방식 |
TXV (온도 조절기) | 전구 감지 온도를 사용하여 흐름을 조정합니다 |
EEV (전자) | 정확한 제어를 위해 빠르게 열거/닫습니다 |
모세관 | 간단한 좁은 튜브, 종종 작은 냉장고 |
스프레이 캔 노즐처럼 생각하십시오. 압력이 떨어짐에 따라 액체가 빠르게 팽창하고 냉각됩니다.
마지막으로, 증발기는 공기 또는 제품의 열을 흡수합니다. 우리는 종종 '실내 유닛 '라고 불립니다. 왜냐하면 우리는 직접 냉각을 느낍니다.
내부에서 일어나는 일 :
· 차가운 냉매는 저압 액체로 들어갑니다.
· 열을 흡수하고 끓고 증기로 변합니다.
· 코일을 가로 질러 통과하는 공기가 시원해집니다.
과열이 중요한 이유 : 액체가 아닌 증기 만 압축기로 돌아갑니다. 액체 반환은 압축기를 손상시킬 수 있습니다.
예 : 냉장고 코일, 가정의 팬 코일 장치, 사무실의 공기 처리기.
네 가지 주요 부분 외에도 모든 냉장 시스템은 부품을지지하는 데 의존합니다. 이는 원활한 작동, 효율성 및 안전을 보장합니다.
파이프는 압축기, 응축기, 팽창 밸브 및 증발기를 연결합니다. 그들은 시스템의 혈류 역할을합니다.
· 구리 또는 알루미늄 파이프가 일반적입니다.
· 좋은 단열재는 에너지 손실을 줄입니다.
· 파이프 레이아웃은 시스템 신뢰성에 영향을 미칩니다.
냉매는주기 내내 열을 운반합니다. 액체와 증기 사이에서 상태를 쉽게 바꿉니다.
일반적인 유형 :
냉각제 | 암호 | 메모 |
Hydrofluorocarbon | R32, R410A | AC에서 널리 사용됩니다 |
탄화수소 | R290 (프로판) | 효율적이지만 가연성 |
암모니아 | R717 | 산업 공장에서 인기가 있습니다 |
이산화탄소 | R744 (Co () | 친환경, 고압 |
HFO 블렌드 | R1234YF, R1234ZE | 낮은 GWP, 최신 시스템 |
모든 선택은 효율성과 환경 영향에 영향을 미칩니다.
컨트롤은 시스템을 안전하고 안정적으로 유지합니다. 압력, 온도 및 흐름을 모니터링합니다.
· 압력 스위치는 압력이 너무 높으면 시스템이 차단됩니다.
· 서미스터는 온도 변화를 빠르게 감지합니다.
· 시력 안경은 파이프 라인에서 냉매 상태를 보여줍니다.
이것들이 없으면 고장 및 안전 위험이 증가합니다.
압축기는 안정적으로 실행하려면 윤활이 필요합니다. 오일은 움직이는 부품을 보호하고 마찰을 줄입니다.
기능 :
· 베어링과 피스톤을 매끄럽게 유지합니다.
· 압축기 부품을 냉각시킵니다.
· 금속 마모를 방지합니다.
시스템은 종종 오일 분리기와 필터를 사용합니다. 그들은 기름이 속한 위치에 머무르도록합니다.
냉장주기는 처음에 복잡해 보일 수 있습니다. 그러나 분해되면 분명한 일련의 단계를 따릅니다.
저압 증기 로 도착합니다 . 시원하고 팽창하며 압축 준비.
압축기가 증기를 단단히 압박합니다. 이제 됩니다 고압, 고온 증기가 . 이 에너지 부스트는 나머지주기를 유도합니다.
뜨거운 증기는 응축기 코일로 이동합니다. 팬이나 물은 열을 제거합니다. 식히면 증기는 고압 액체 로 응축됩니다..
액체는 팽창 밸브를 통과합니다. 압력이 빠르게 떨어지고 온도도 떨어집니다. 이것은 열 흡수를 준비합니다.
차가운 액체 냉매는 증발기 코일로 들어갑니다. 공기, 음식 또는 물체에서 열이 발생합니다. 이 과정에서 끓고 다시 증기가됩니다.
증기는 압축기로 다시 흐릅니다. 루프가 다시 시작되어 냉각 효과를 일정하게 유지합니다.
단계 | 위치 | 작업이 수행되었습니다 | 냉매 상태 |
1 | 압축기 | 압력을 높이고 온도를 높입니다 | 증기 → 핫 증기 |
2 | 콘덴서 | 열을 거부하고 냉매를 응축시킵니다 | 뜨거운 증기 → 액체 |
3 | 확장 | 압력을 떨어 뜨리고 온도를 줄입니다 | 액체 → 콜드 믹스 |
4 | 증발기 | 열을 흡수하고 냉매를 기화시킵니다 | 액체 → 증기 |
5 | 다시 시작합니다 | 압축기로 돌아 가면 루프가 계속됩니다 | 증기 |
[저압 증기] → [압축기] → [고압 증기]
→ [응축기] → [고압 액체] →
[확장 밸브] → [저압 액체/증기 믹스]
→ [증발기] → [저압 증기] → 후면에서 후면으로
냉장주기는 열역학으로 인해 작동합니다. 냉매의 압력, 온도 및 위상 변화에 의존합니다.
압력이 상승하면 냉매 온도도 상승합니다. 압력이 떨어지면 비등점이 떨어집니다.
예:
· 물은 해수면에서 100 ° C에서 끓습니다.
· 에베레스트 산에서는 71 ° C에서 끓습니다.
· 냉매는 저압 하에서 -40 ° C에서 끓일 수 있습니다.
이 압력 - 온도 링크는 사이클의 모든 단계를 유발합니다.
냉매는 상태를 쉽게 이동시킵니다. 액체, 증기 및 가스 사이를 이동합니다.
· 증발기 에서 액체는 열을 흡수하고 기화시킵니다.
· 응축기 에서 증기는 열을 방출하고 액체에 응축합니다.
· 압축기에서 가스는 더 높은 에너지 상태로 강제됩니다.
이 연속 변화는 효율적인 열 전달을 가능하게합니다.
용어 | 의미 | 왜 중요한가 |
과열 상태 | 비등점 너머로 열이 추가되었습니다 | 증기 만 압축기로 반환합니다 |
서브 쿨링 | 응축 지점 아래에서 열이 제거되었습니다 | 액체 만 팽창 밸브로 유입되도록합니다 |
포화 | 액체와 증기가 공존하는 곳 | 사이클에서 전환 구역을 표시합니다 |
이러한 조건은 손상을 방지하고 성능을 향상시킵니다.
냉각 시스템은 효율성으로 판단됩니다. 는 성능 계수 (COP) 주요 메트릭입니다.
공식:
COP = 냉각 효과 (KW) ÷ 전력 입력 (KW)
· 경찰이 높으면 에너지가 적은 냉각을 의미합니다.
· 현대 시스템은 스마트 컨트롤을 사용하여 COP를 최대화합니다.
· 계절 효율은 실외 온도에 따라 다릅니다.
냉각 기술은 계속 발전하고 있습니다. 새로운 방법은 효율성, 신뢰성 및 지속 가능성을 향상시킵니다.
EVI는 힘든 조건에서 압축기 성능을 향상시킵니다. 압력의 균형을 잡기 위해 증기를 미드 사이클에 주입합니다.
이익:
· 냉장 용량을 증가시킵니다.
· 더운 여름 짐 중에 도움이됩니다.
· 압축기 과열 위험을 줄입니다.
EVI를 사용하는 시스템은 종종 동일한 장비 크기로 더 높은 효율을 제공합니다.
전통적인 밸브는 작동하지만 정확도가 부족합니다. EEV는 초당 수백 번 열고 닫습니다.
중요한 이유 :
· 정확한 냉매 흐름 제어.
· 부하 변경에 대한 빠른 응답.
· TXV에 비해 더 나은 에너지 절약.
압축기는 일반적으로 고정 속도로 실행됩니다. VFD는 수요와 일치하도록 운동 속도를 변경합니다.
장점 :
· 광 하중 중에 전력 사용.
· 기계 부품의 마모 감소.
· 주거 시스템에서 조용한 운영.
최신 시스템은 센서와 클라우드 연결을 사용합니다. 그들은 실시간으로 성능을 추적합니다.
· 압력, 온도 및 공기 흐름 데이터는 온라인으로 이동합니다.
· 알고리즘은 냉각을 자동으로 최적화합니다.
· 실패가 발생하기 전에 사용자가 경고를받습니다.
스마트 제어는 유지 보수를보다 쉽고 시스템을보다 신뢰할 수있게합니다.
회사는 이제 합성 냉매를 넘어서 본다. 자연 옵션 지구 온난화 잠재력 (GWP).
천연 냉매의 예 :
냉각제 | 암호 | 주요 이점 |
암모니아 | R717 | 고효율, 제로 GWP |
co₂ | R744 | 널리 사용 가능하고 불량성 |
프로판 | R290 | 우수한 효율성, 친환경 |
이 추세는 전 세계적으로 엄격한 환경 규칙을 충족시키는 데 도움이됩니다.
냉장주기는 단순한 이론이 아닙니다. 우리는 집, 사업체, 공장 및 운송 시스템에서 매일 사용합니다.
집에서 냉장은 삶을 편안하게 만듭니다. 냉장고는 부패 온도 이하로 유지하여 음식을 보존합니다. 에어컨은 뜨거운 계절에 전체 방을 시원합니다. 히트 펌프는 겨울에 난방을 제공하기 위해 사이클을 역전시킵니다.
상점과 창고는 안정적인 냉각에 의존합니다. 슈퍼마켓은 다중 압축기로 구동되는 대형 디스플레이 케이스를 사용합니다. 냉장 보관 시설은 육류, 생산 및 의약품을 보호합니다. 서버 룸은 장비 고장을 피하기 위해 일정한 냉각이 필요합니다.
공장은 대단한 냉장에 의존합니다. 화학 플랜트는 암모니아 기반 시스템을 사용하여 효율성을 사용합니다. 대형 냉각 타워는 생산 공정에서 과도한 열을 거부합니다. 이 응용 프로그램은 종종 엄격한 모니터링으로 24/7을 실행합니다.
냉장은 여행 중에 상품을 안전하게 유지합니다. 트럭은 소형 시스템을 사용하여 장거리에 음식을 제공합니다. 선적 컨테이너는 냉동 생선, 과일 또는 백신을 전 세계적으로 운송합니다. 그것 없이는 부패하기 쉬운 전 세계 무역이 무너질 것입니다.
부문 | 일반적인 장비 | 예제 사용 사례 |
주거 | 냉장고, AC, 히트 펌프 | 가정용 냉각 및 식품 저장 |
광고 | 디스플레이 케이스, 대형 냉동고 | 슈퍼마켓 냉장 |
산업 | 암모니아 냉각기, 냉각탑 | 화학 생산 공장 |
운송 | 리퍼 트럭, 리퍼 컨테이너 | 콜드 체인 물류 |
냉장 시스템은 우리가 돌볼 때 더 오래 지속됩니다. 간단한 점검 및 청소 루틴은 비용이 많이 드는 고장을 방지합니다.
먼지와 그리스는 시간이 지남에 따라 코일에 수집됩니다. 더러운 코일은 시스템을 더 열심히 작동하고 에너지를 폐기합니다.
빠른 팁 :
· 응축기 지느러미에 부드러운 브러시 또는 진공을 사용하십시오.
· 일상적인 검사 중에 증발기 코일을 깨끗하게합니다.
· 주변 지역을 잔해물을 피하십시오.
냉매 수준은 냉각 성능에 영향을 미칩니다. 전하가 너무 적 으면 효율이 떨어지고 코일이 동결됩니다. 충전이 너무 많으면 압축기가 손상 될 수 있습니다.
체크리스트 :
· 오일 얼룩, 종종 누출 징후를 찾으십시오.
· 게이지를 사용하여 올바른 압력을 확인하십시오.
· 냉매를 토핑하기 전에 누출을 수리하십시오.
기술자는 이러한 값을 추적하여 올바른 작동을 보장합니다. SuperHeat는 증기 만 압축기로 돌아갑니다. 서브 쿨링은 액체가 확장 밸브에서 준비되어 있음을 보여줍니다.
대상 범위는 시스템마다 다르지만 둘 다 정기적으로 점검해야합니다.
공기 필터는 먼지를 차단하고 코일을 보호합니다. 막힌 필터는 공기 흐름을 줄이고 시스템을 스트레스합니다.
모범 사례 :
· 주거 단위로 몇 개월마다 필터를 교체하십시오.
· 상업 및 산업 시스템에서 공기 흐름 경로를 검사하십시오.
· 비정상적인 소음없이 팬이 원활하게 실행되도록하십시오.
일 | 왜 중요한가 | 얼마나 자주 |
청정 응축기 코일 | 열 거부를 개선하십시오 | 3-6 개월 |
증발기 코일을 깨끗하게하십시오 | 착빙 방지, 흐름을 유지하십시오 | 6-12 개월 |
냉매 충전을 확인하십시오 | 효율성을 보장하고 마모를 피하십시오 | 매년 |
과열/서브 쿨링을 측정하십시오 | 압축기와 밸브를 보호하십시오 | 매년 |
에어 필터를 교체하십시오 | 공기 흐름을 유지하고 에너지를 절약하십시오 | 2-4 개월 |
최고의 냉장 시스템조차도 문제가 발생합니다. 표지판을 아는 것은 신속하게 고치고 고장을 피하는 데 도움이됩니다.
압축기는주기에서 가장 단단하게 작동합니다. 과열되면 윤활유가 분해 될 수 있습니다. 원인에는 높은 압축 비율, 더러운 코일 또는 환기가 나빠질 수 있습니다.
감시 할 징후 :
· 시끄 럽거나 특이한 소음.
· 높은 배출 온도.
· 안전 스위치의 자주 트립.
얼음은 증발기 내부의 열 전달이 부족하다는 것을 의미합니다. 공기 흐름 제한 또는 낮은 냉매는 종종 이것을 유발합니다.
가능한 원인 :
· 더러운 공기 필터.
· 팬이나 덕트를 차단했습니다.
· 잘못된 냉매 충전.
녹은 얼음은 유닛 주위에 물이 누출 될 수 있습니다.
밸브의 흐름이 올바르게 흐르지 않으면 문제가 따릅니다. 너무 많은 냉매가 코일에 홍수를 겪습니다. 너무 적은 증발기를 굶주린다.
경고 표시 :
· 밸브 본체 또는 파이프의 서리.
· 방 사이의 고르지 않은 냉각.
· 게이지에서 빠른 압력 스윙.
냉매 누출은 시스템 효율을 줄입니다. 압축기는 더 강하게 작동하지만 덜 냉각됩니다.
증상:
· 통풍구에서 따뜻한 공기.
· 시력 유리의 거품.
· 흡입 라인의 서리.
원인 :
· 누출 된 조인트 또는 피팅.
· 손상된 코일 또는 서비스 밸브.
에너지 요금이 올라가면 시스템은 비효율적 일 수 있습니다. 더러운 코일, 마모 된 부품 또는 냉매 문제가 종종 기여합니다.
효율성 문제 확인 목록 :
· 응축기 및 증발기 코일을 검사하십시오.
· 냉매 수준을 확인하십시오.
· 과열 및 서브 쿨링 판독 값을 모니터링합니다.
· 공기 흐름 및 필터 상태를 점검하십시오.
문제 | 아마도 원인 | 주요 증상 |
압축기 과열 | 더러운 코일, 불량한 공기 흐름 | 높은 배출 온도, 소음 |
증발기에 얼음 | 낮은 전하, 차단 된 흐름 | 코일 착빙, 물 누출 |
밸브 오작동 | 미터링 결함 | 서리 패턴, 불균형 |
낮은 냉매 충전 | 시스템에서 누출 | 약한 냉각, 서리, 거품 |
효율성 감소 | 더러운 코일, 마모 된 부품 | 더 높은 지폐, 냉각 불량 |
코프워요, 응축기, 팽창 밸브 및 증발기의 4 가지 핵심 부분은 열을 움직이고 효율적인 냉각을 전달하기 위해 함께 일합니다. 파이프, 센서, 윤활 시스템 및 냉매와 같은 부품을 지원하면 모든 것을 안정적이고 신뢰할 수 있습니다.
초보자의 경우 이러한 기본 사항에 중점을두면 전자 확장 밸브, 강화 된 증기 주입 또는 스마트 HVAC 제어와 같은 고급 기술로 뛰어 들기 전에 신뢰를 구축합니다. 단계별로 학습함으로써 독자는 문제를 해결하고 에너지 효율을 향상 시키며 시스템 수명을 연장 할 수 있습니다.
Q : 냉장주기의 주요 구성 요소는 무엇입니까?
A : 주요 구성 요소는 냉장 압축기 , 응축기, 팽창 밸브 및 증발기입니다.
Q : 열을 흡수하는 어떤 구성 요소가 있습니까?
A : 증발기는 공기, 음식 또는 물체의 열을 흡수합니다.
Q : 얼마나 많은 유형의 확장 장치가 있습니까?
A : 일반적인 유형에는 TXV, EEV 및 모세관 튜브가 포함됩니다.
Q : 오늘날 가장 일반적으로 사용되는 냉매는 무엇입니까?
A : R32 및 R410A는 현대 시스템에서 널리 사용됩니다.
Q : 냉장 사이클을 반전시킬 수 있습니까 (히트 펌프에서와 같이)?
A : 그렇습니다. 히트 펌프는 가열을 제공하기 위해 사이클을 역전시킵니다.
