YBF4G-12.2DSR----YBF6F-30.2DSR
Blait

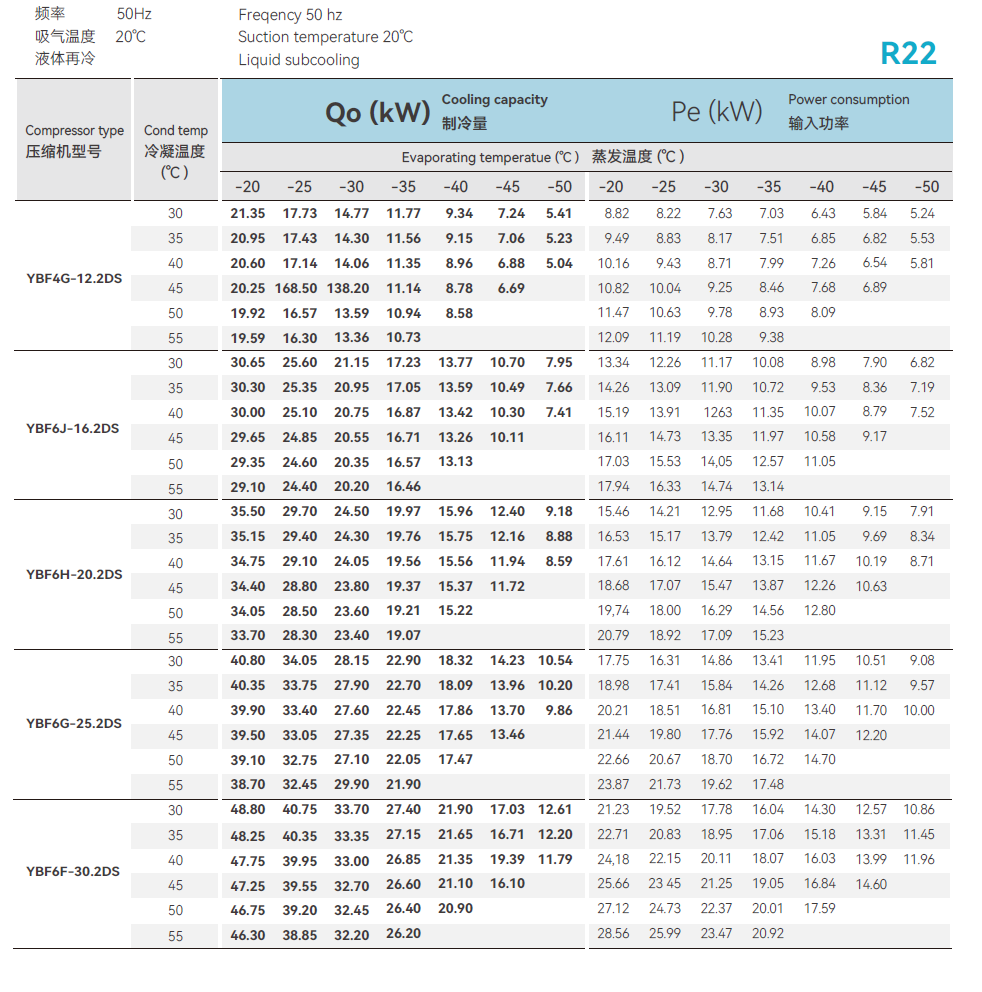

| 매개 변수 | YBF4G-122DS | YBF6F-30.2DS |
|---|---|---|
| 변위 (m³/h) | ||
| 30 ° C | 42.3 | 63.5 |
| 35 ° C | 41.6 | 62.0 |
| 40 ° C | 41.0 | 60.5 |
| 45 ° C | 40.4 | 59.0 |
| 50 ° C | 39.5 | 57.0 |
| 55 ° C | 38.1 | 55.0 |
| 전력 소비 (PE) | ||
| 30 ° C | 24.0 kW | 31.8 kW |
| 35 ° C | 23.4 kW | 31.5 kW |
| 40 ° C | 22.8 kW | 31.0 kW |
| 45 ° C | 22.3 kW | 30.2kW |
| 50 ° C | 21.7 kW | 29.5 kW |
| 55 ° C | 21.2 kW | 28.8 kW |

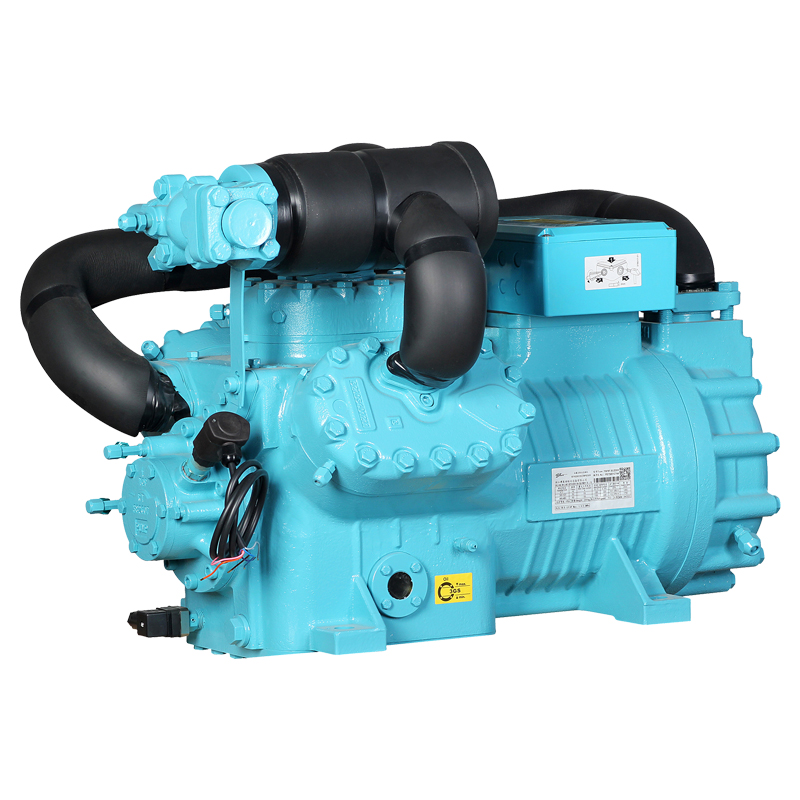

Blait 12 HP 2 단계 T- 시리즈 압축기
온도 적응성을 갖춘 산업 급 성능.
YBF4G-12D (4 기통)
변위 범위 39.5-42.3 m³/h (30-55 ° C).
전력 소비는 24.0kw에서 21.2kw (30-55 ° C)로 감소합니다.
F6F-30.2DS (6 기통)는
온도에 걸쳐 55.0-63.5 m³/h 변위를 제공합니다.
28.8-31.8kW 전력 소비 (30-55 ° C)에서 작동합니다.
R22 냉매로 테스트.
기본 조건 : 20 ° C 흡입 가스 온도.
액체 서브 쿨링이 적용되지 않습니다.
안정적인 작동을 위해 정밀 엔지니어링.
온도 변화에 따른 효율성을 유지합니다.
블레이트 압축기는 산업 냉각 요구를 충족시킵니다.
표준화 된 테스트를 통해 확인 된 사양.
핵심 운영 기능
이중 냉매 호환성 : R22 & R404A/R507A
표준 주파수 : 50Hz 작동
기본 측정 : 20 ° C 흡입 가스 온도

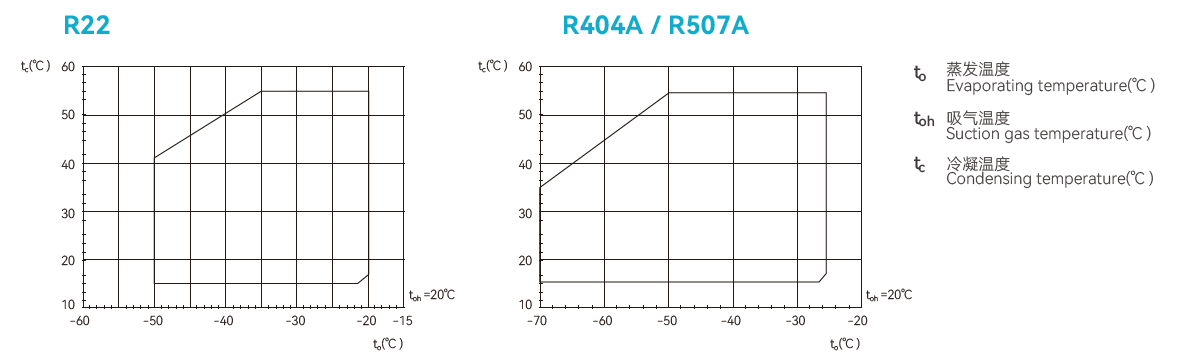

온도 적응성
| 매개 변수 | R22 범위 | R404A/R507A 범위 |
|---|---|---|
| 응축 | 30-55 ° C | 30-55 ° C |
| 증발 | -50 ° C ~ -20 ° C | -70 ° C ~ -25 ° C |

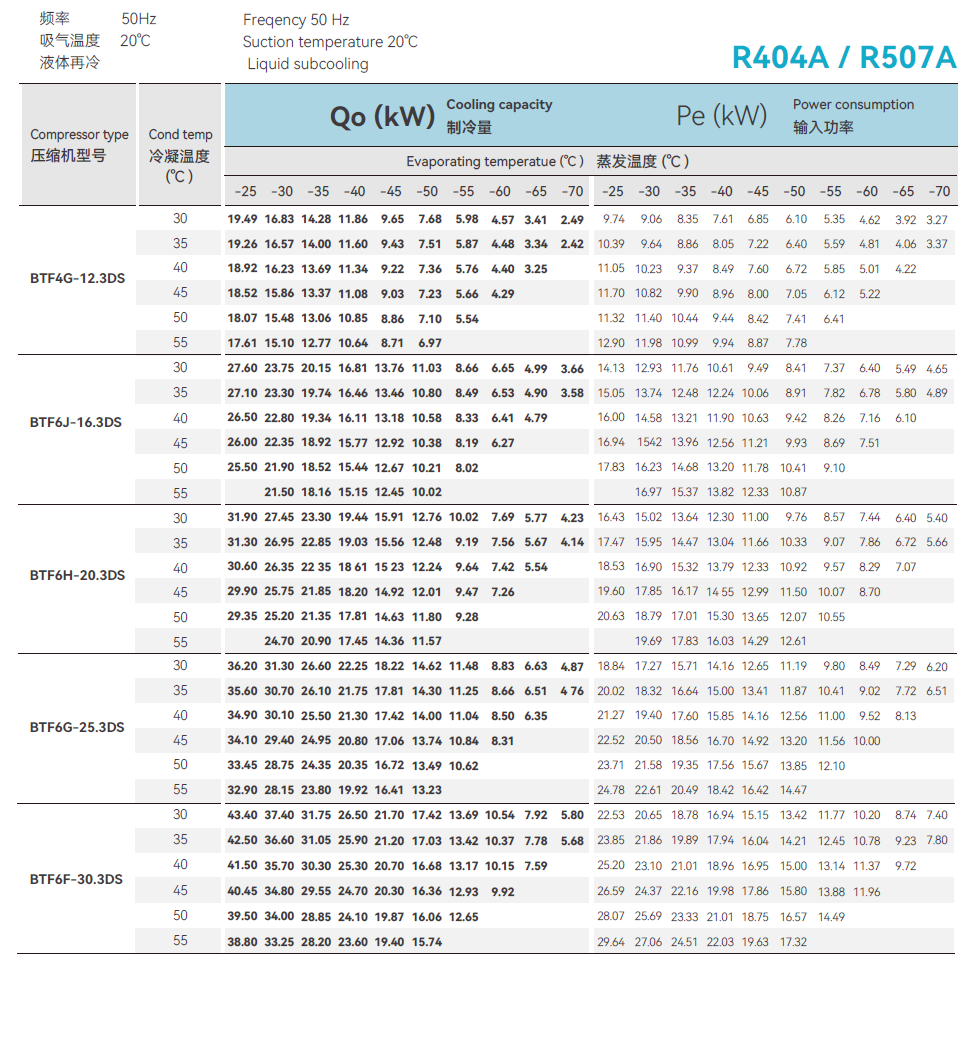

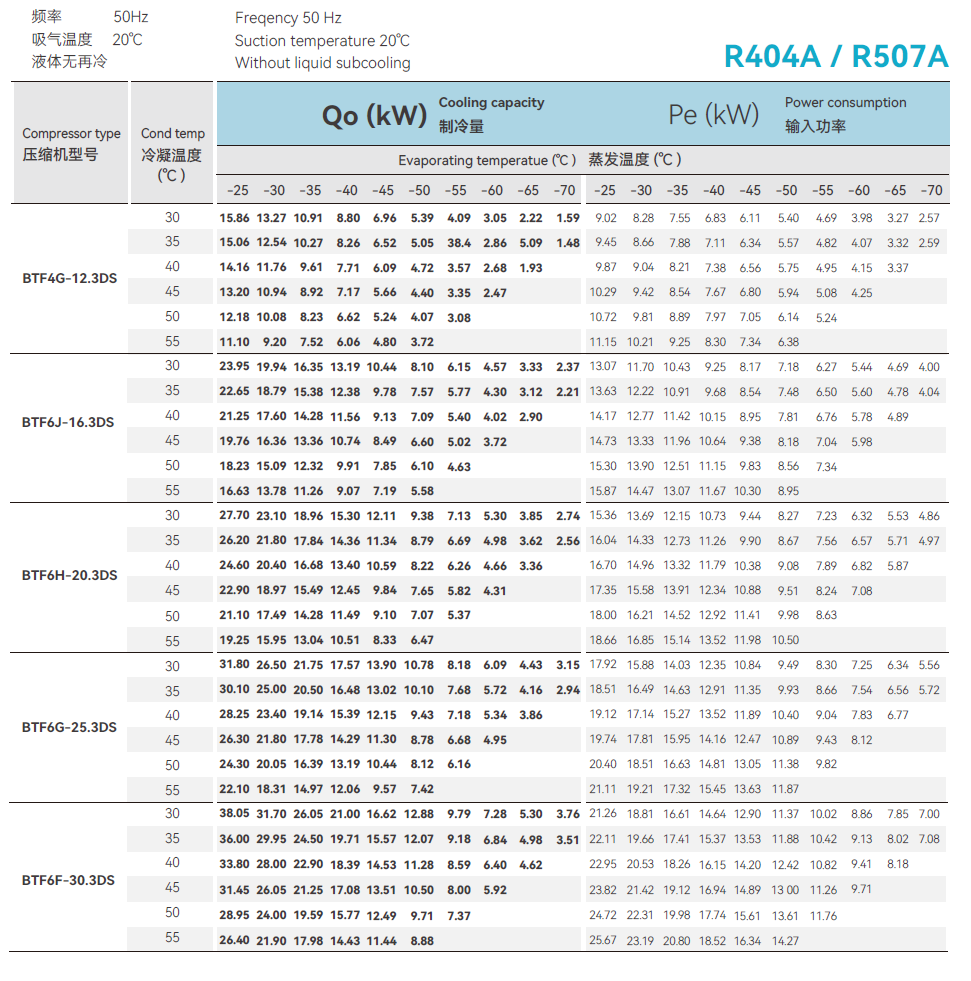

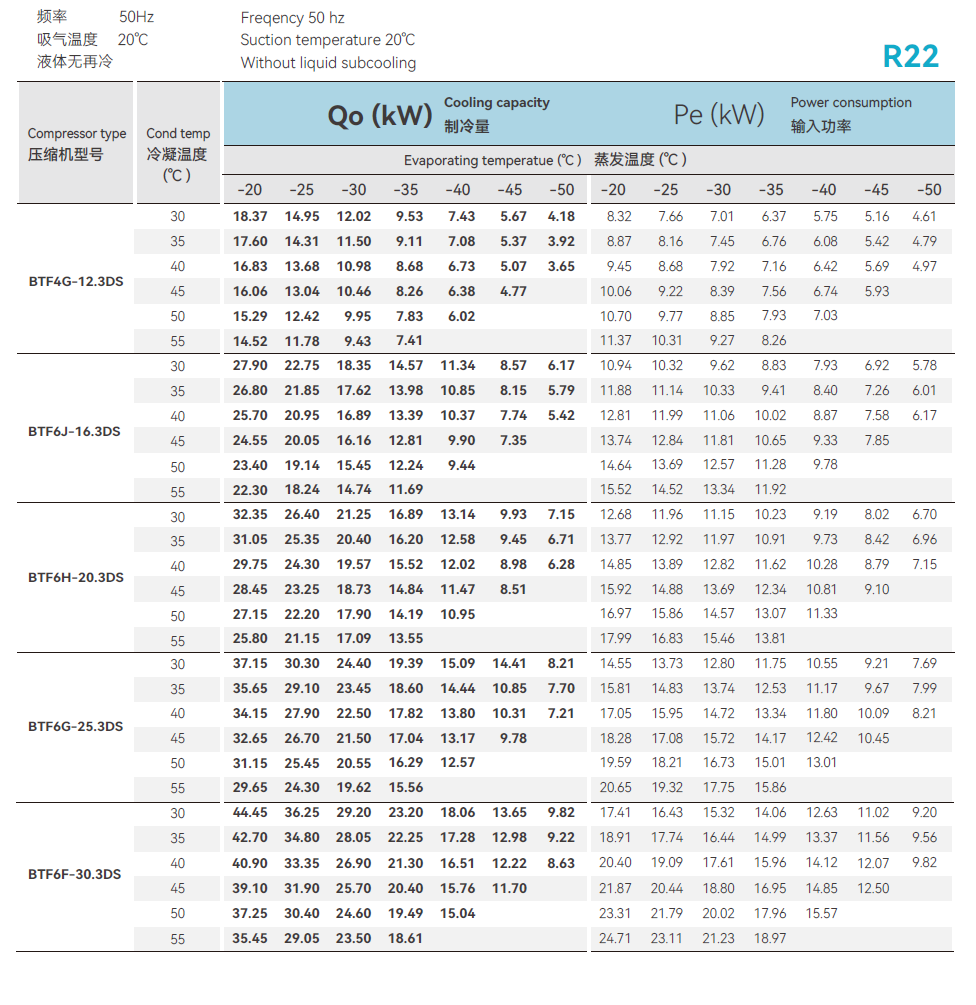

BTF4G-122.3DS 성능 프로파일
냉각 용량 (QO) :
R22 : 4.18kW (-50 ° C) ~ 30 ° C 응축에서 -20 ° C (-20 ° C)
R404A : 30 ° C 응축에서 1.59kW (-70 ° C) ~ 15.86kW (-25 ° C)
전력 소비 (PE) :
R22 : 4.61kW ~ 8.32kW, 운영 범위에서
R404A : 최대 용량으로 2.57kW ~ 9.02kW
성능 특성
온도 스케일링
냉각 용량은 5 ° C 응축 온도 상승 당 2.3-3.8% 감소합니다
파워 드로우는 5 ° C 당 4-7%를 증발합니다
냉매 비교
R404A/R507A는 R22 대 15-22% 높은 저온 용량을 보여줍니다
R22는 -40 ° C보다 8-12% 더 나은 에너지 효율을 유지합니다
안정적인 작동 범위
55 ° C 응축 온도에서 ≥85% 정격 용량을 유지합니다
R404A 냉매를 사용하여 -70 ° C까지 작동합니다
테스트 검증
모든 측정은 Ashrae Standard 23을 준수합니다
테스트 중에 액체 서브 쿨링이 적용되지 않습니다
성능 데이터 공차 : ± 3%
정확한 온도 제어 및 작동 내구성이 필요한 상업 및 산업 응용 프로그램을 위해 설계된
산업 급 냉장 솔루션 .
| 핵심 기능 | 기술 구현 운영 | 혜택 |
|---|---|---|
| 1. 에너지 효율적인 작동 | - 스프링 스틸 밸브 플레이트 (0.02mm 클리어런스) -15kW IE3 급 유도 모터 - 4 단계 압력 조절 | 전력 소비는 표준 압축기 대 18-22% 감소합니다 |
| 2. 확장 된 서비스 수명 | - 강화 된 4140 스틸 크랭크 샤프트 (HRC 58-62) - PTFE 코팅 피스톤 어셈블리 -6L/Min Oil 순환 시스템 | 50,000+ 운영 시간 MTBF를 달성합니다 |
| 3. 이중 모터 작동 | - 1 차 : 12HP 상수 속도 모터 - 보조 : 4HP 가변 주파수 드라이브 | 30-100% 용량 변조를 활성화합니다 |
| 4. 진동 제어 | - 동적 밸런싱 <0.5mm/s- 네오프렌 분리 마운트 - 나선 기어 변속기 | 1m 거리에서 <68db (a)를 유지합니다 |
| 5. 보호 시스템 | -RTD 모터 와인딩 센서 - 오일 흐름 모니터 (0.5-6 막대 범위) - 위상 감지 릴레이 | 전기 결함의 93%를 방지합니다 |
| 6. 소형 디자인 | -800 × 600 × 400mm 치수 -285kg 총 중량 - 전면 액세스 서비스 패널 | 표준 장비 랙에 맞습니다 |
| 7. 다중 방해 지원 | -R22/R134A/R404A/R507A 호환 - 40-60Hz 주파수 공차 - -70 ° C ~ +55 ° C 작동 | 캐스케이드 냉장 시스템을 처리합니다 |
| 8. 스마트 에너지 관리 | - 0-10V로드 제어 신호 - 자동 언 로더 밸브 - 시동 전류 <3 × FLA | 피크 에너지 수요를 35% 감소 |
| 9. 모듈 식 업그레이드 | -150W 크랭크 케이스 히터 - 오일 온도 유지 관리자 (± 2 ° C) - 캔버스 통신 옵션 | IIOT 통합을 활성화합니다 |
성능 검증
모든 구성 요소는 ASME BPVC 섹션 VIII 표준을 충족합니다
ISO 10816-3 당 인증 수준
모터 보호는 NEC 제 430 조를 준수합니다
냉매 취급은 AHRI 540 프로토콜을 따릅니다
일반적인 응용 프로그램
냉장 창고
산업 공정 냉각
음식 동결 터널
제약 냉장 시스템
2005 년부터 상업 및 산업 응용 분야를위한 냉장 시스템을 전문으로하는
산업용 압축기 솔루션 제공 업체 .
| 핵심 역량 | 기술 인프라 | 운영 검증 |
|---|---|---|
| 1. R & D 통합 | -1mangzhou R & D Center -24 -Engineer 기술 팀 - Solidworks/ANSYS 시뮬레이션 플랫폼 | 매년 3-5 개의 새로운 압축기 모델을 개발합니다 |
| 2. 정밀 제조 | -15 CNC 가공 센터 -5μm 공차 신체 생산 라인 - 자동 조립 시스템 | 99.2% 구성 요소 패스 속도를 달성합니다 |
| 3. 인증 준수 | -ISO 9001/14001/45001 인증 -GB/T 19410-2008 인증 - 2012 년 이후 CRAA 멤버십 | ASHRAE 23-2020 테스트 표준을 충족합니다 |
| 4. 학업 협력 | -xi'an Jiaotong University 로터 프로파일 랩 - 2018 년 이후 공동 R & D 프로젝트 -6 특허를받은 로터 설계 | 압축기 효율을 12-15% 향상시킵니다. |
| 5. 테스트 용량 | -8 냉매 시험 스테이션 - ± 0.5% 정확도 Danfoss 센서 - NIM 캘리브레이션 기기 | 100% 생산 단위를 검증합니다 |
| 6. 품질 보증 | - 좌표 측정 기계 (CMM) -72 시간 내구성 테스트 -MTBF 추적 시스템 | 50,000 개 이상의 서비스 시간을 보장합니다 |
기술 사양
생산 능력 : 8,000 단위/년
테스트 범위 : -70 ° C ~ +60 ° C
인증 : CE, UL, CRAA
R & D 투자 : 7.2% 연간 수익
산업 응용
콜드 체인 물류 센터
화학 공정 냉각
해양 냉장 시스템
HVAC-R 상업 설치
12 마력의 2 단계 T- 시리즈 압축기는 90psi에서 175psi 최대 압력 과 30 cfm 공기 흐름을 제공하여 중단 적용에 적합합니다.
산업 도구 (예 : 샌드 블래스터, 그라인더, 임팩트 렌치) 및 지붕, 공압 네일링 또는 스프레이 페인팅과 같은 확장 암은 건축 작업 에 이상적입니다 . 워크샵에서 다중 사용자 운영을 가능하게합니다.
매일 오일 수준을 점검하십시오.
3-6 개월마다 공기/오일 필터를 교체하십시오.
매년 또는 제조업체의 지침에 따라 벨트, 호스 및 물개를 검사하십시오 .
예, 확장 암은 T- 시리즈 압축기와 컴프레서의 최대 PSI에 대한 연결이 안전하고 정격되었는지 확인하십시오. 보편적으로 호환 됩니다.
-10 ° C ~ 40 ° C (14 ° F ~ 104 ° F) 에서 최적으로 수행됩니다 . 더 차가운 환경의 경우 겨울 등급 오일을 사용하고 펌프가 올바르게 윤활 해 있는지 확인하십시오.
과압 또는 과열에 대한 자동 차단 .
열 릴리프 밸브 및 부식 방지 구성 요소.
항상 PPE를 착용하고 안전 메커니즘을 수정하지 마십시오.
호스/연결에서 누출 을 확인하십시오 .
막힌 에어 필터를 청소/교체하십시오.
탱크 체크 밸브가 작동하고 있는지 확인하십시오.
확장 암이 꼬임 또는 방해받지 않는지 확인하십시오.
| 매개 변수 | YBF4G-122DS | YBF6F-30.2DS |
|---|---|---|
| 변위 (m³/h) | ||
| 30 ° C | 42.3 | 63.5 |
| 35 ° C | 41.6 | 62.0 |
| 40 ° C | 41.0 | 60.5 |
| 45 ° C | 40.4 | 59.0 |
| 50 ° C | 39.5 | 57.0 |
| 55 ° C | 38.1 | 55.0 |
| 전력 소비 (PE) | ||
| 30 ° C | 24.0 kW | 31.8 kW |
| 35 ° C | 23.4 kW | 31.5 kW |
| 40 ° C | 22.8 kW | 31.0 kW |
| 45 ° C | 22.3 kW | 30.2kW |
| 50 ° C | 21.7 kW | 29.5 kW |
| 55 ° C | 21.2 kW | 28.8 kW |
Blait 12 HP 2 단계 T- 시리즈 압축기
온도 적응성을 갖춘 산업 급 성능.
YBF4G-12D (4 기통)
변위 범위 39.5-42.3 m³/h (30-55 ° C).
전력 소비는 24.0kw에서 21.2kw (30-55 ° C)로 감소합니다.
F6F-30.2DS (6 기통)는
온도에 걸쳐 55.0-63.5 m³/h 변위를 제공합니다.
28.8-31.8kW 전력 소비 (30-55 ° C)에서 작동합니다.
R22 냉매로 테스트.
기본 조건 : 20 ° C 흡입 가스 온도.
액체 서브 쿨링이 적용되지 않습니다.
안정적인 작동을 위해 정밀 엔지니어링.
온도 변화에 따른 효율성을 유지합니다.
블레이트 압축기는 산업 냉각 요구를 충족시킵니다.
표준화 된 테스트를 통해 확인 된 사양.
핵심 운영 기능
이중 냉매 호환성 : R22 & R404A/R507A
표준 주파수 : 50Hz 작동
기본 측정 : 20 ° C 흡입 가스 온도
온도 적응성
| 매개 변수 | R22 범위 | R404A/R507A 범위 |
|---|---|---|
| 응축 | 30-55 ° C | 30-55 ° C |
| 증발 | -50 ° C ~ -20 ° C | -70 ° C ~ -25 ° C |
BTF4G-122.3DS 성능 프로파일
냉각 용량 (QO) :
R22 : 4.18kW (-50 ° C) ~ 30 ° C 응축에서 -20 ° C (-20 ° C)
R404A : 30 ° C 응축에서 1.59kW (-70 ° C) ~ 15.86kW (-25 ° C)
전력 소비 (PE) :
R22 : 4.61kW ~ 8.32kW, 운영 범위에서
R404A : 최대 용량으로 2.57kW ~ 9.02kW
성능 특성
온도 스케일링
냉각 용량은 5 ° C 응축 온도 상승 당 2.3-3.8% 감소합니다
파워 드로우는 5 ° C 당 4-7%를 증발합니다
냉매 비교
R404A/R507A는 R22 대 15-22% 높은 저온 용량을 보여줍니다
R22는 -40 ° C보다 8-12% 더 나은 에너지 효율을 유지합니다
안정적인 작동 범위
55 ° C 응축 온도에서 ≥85% 정격 용량을 유지합니다
R404A 냉매를 사용하여 -70 ° C까지 작동합니다
테스트 검증
모든 측정은 Ashrae Standard 23을 준수합니다
테스트 중에 액체 서브 쿨링이 적용되지 않습니다
성능 데이터 공차 : ± 3%
정확한 온도 제어 및 작동 내구성이 필요한 상업 및 산업 응용 프로그램을 위해 설계된
산업 급 냉장 솔루션 .
| 핵심 기능 | 기술 구현 운영 | 혜택 |
|---|---|---|
| 1. 에너지 효율적인 작동 | - 스프링 스틸 밸브 플레이트 (0.02mm 클리어런스) -15kW IE3 급 유도 모터 - 4 단계 압력 조절 | 전력 소비는 표준 압축기 대 18-22% 감소합니다 |
| 2. 확장 된 서비스 수명 | - 강화 된 4140 스틸 크랭크 샤프트 (HRC 58-62) - PTFE 코팅 피스톤 어셈블리 -6L/Min Oil 순환 시스템 | 50,000+ 운영 시간 MTBF를 달성합니다 |
| 3. 이중 모터 작동 | - 1 차 : 12HP 상수 속도 모터 - 보조 : 4HP 가변 주파수 드라이브 | 30-100% 용량 변조를 활성화합니다 |
| 4. 진동 제어 | - 동적 밸런싱 <0.5mm/s- 네오프렌 분리 마운트 - 나선 기어 변속기 | 1m 거리에서 <68db (a)를 유지합니다 |
| 5. 보호 시스템 | -RTD 모터 와인딩 센서 - 오일 흐름 모니터 (0.5-6 막대 범위) - 위상 감지 릴레이 | 전기 결함의 93%를 방지합니다 |
| 6. 소형 디자인 | -800 × 600 × 400mm 치수 -285kg 총 중량 - 전면 액세스 서비스 패널 | 표준 장비 랙에 맞습니다 |
| 7. 다중 방해 지원 | -R22/R134A/R404A/R507A 호환 - 40-60Hz 주파수 공차 - -70 ° C ~ +55 ° C 작동 | 캐스케이드 냉장 시스템을 처리합니다 |
| 8. 스마트 에너지 관리 | - 0-10V로드 제어 신호 - 자동 언 로더 밸브 - 시동 전류 <3 × FLA | 피크 에너지 수요를 35% 감소 |
| 9. 모듈 식 업그레이드 | -150W 크랭크 케이스 히터 - 오일 온도 유지 관리자 (± 2 ° C) - 캔버스 통신 옵션 | IIOT 통합을 활성화합니다 |
성능 검증
모든 구성 요소는 ASME BPVC 섹션 VIII 표준을 충족합니다
ISO 10816-3 당 인증 수준
모터 보호는 NEC 제 430 조를 준수합니다
냉매 취급은 AHRI 540 프로토콜을 따릅니다
일반적인 응용 프로그램
냉장 창고
산업 공정 냉각
음식 동결 터널
제약 냉장 시스템
2005 년부터 상업 및 산업 응용 분야를위한 냉장 시스템을 전문으로하는
산업용 압축기 솔루션 제공 업체 .
| 핵심 역량 | 기술 인프라 | 운영 검증 |
|---|---|---|
| 1. R & D 통합 | -1mangzhou R & D Center -24 -Engineer 기술 팀 - Solidworks/ANSYS 시뮬레이션 플랫폼 | 매년 3-5 개의 새로운 압축기 모델을 개발합니다 |
| 2. 정밀 제조 | -15 CNC 가공 센터 -5μm 공차 신체 생산 라인 - 자동 조립 시스템 | 99.2% 구성 요소 패스 속도를 달성합니다 |
| 3. 인증 준수 | -ISO 9001/14001/45001 인증 -GB/T 19410-2008 인증 - 2012 년 이후 CRAA 멤버십 | ASHRAE 23-2020 테스트 표준을 충족합니다 |
| 4. 학업 협력 | -xi'an Jiaotong University 로터 프로파일 랩 - 2018 년 이후 공동 R & D 프로젝트 -6 특허를받은 로터 설계 | 압축기 효율을 12-15% 향상시킵니다. |
| 5. 테스트 용량 | -8 냉매 시험 스테이션 - ± 0.5% 정확도 Danfoss 센서 - NIM 캘리브레이션 기기 | 100% 생산 단위를 검증합니다 |
| 6. 품질 보증 | - 좌표 측정 기계 (CMM) -72 시간 내구성 테스트 -MTBF 추적 시스템 | 50,000 개 이상의 서비스 시간을 보장합니다 |
기술 사양
생산 능력 : 8,000 단위/년
테스트 범위 : -70 ° C ~ +60 ° C
인증 : CE, UL, CRAA
R & D 투자 : 7.2% 연간 수익
산업 응용
콜드 체인 물류 센터
화학 공정 냉각
해양 냉장 시스템
HVAC-R 상업 설치
12 마력의 2 단계 T- 시리즈 압축기는 90psi에서 175psi 최대 압력 과 30 cfm 공기 흐름을 제공하여 중단 적용에 적합합니다.
산업 도구 (예 : 샌드 블래스터, 그라인더, 임팩트 렌치) 및 지붕, 공압 네일링 또는 스프레이 페인팅과 같은 확장 암은 건축 작업 에 이상적입니다 . 워크샵에서 다중 사용자 운영을 가능하게합니다.
매일 오일 수준을 점검하십시오.
3-6 개월마다 공기/오일 필터를 교체하십시오.
매년 또는 제조업체의 지침에 따라 벨트, 호스 및 물개를 검사하십시오 .
예, 확장 암은 T- 시리즈 압축기와 컴프레서의 최대 PSI에 대한 연결이 안전하고 정격되었는지 확인하십시오. 보편적으로 호환 됩니다.
-10 ° C ~ 40 ° C (14 ° F ~ 104 ° F) 에서 최적으로 수행됩니다 . 더 차가운 환경의 경우 겨울 등급 오일을 사용하고 펌프가 올바르게 윤활 해 있는지 확인하십시오.
과압 또는 과열에 대한 자동 차단 .
열 릴리프 밸브 및 부식 방지 구성 요소.
항상 PPE를 착용하고 안전 메커니즘을 수정하지 마십시오.
호스/연결에서 누출 을 확인하십시오 .
막힌 에어 필터를 청소/교체하십시오.
탱크 체크 밸브가 작동하고 있는지 확인하십시오.
확장 암이 꼬임 또는 방해받지 않는지 확인하십시오.
